甲醇纏繞螺旋管換熱器在化工領域的應用解析

一、核心結構與工作原理

甲醇纏繞螺旋管換熱器由芯筒、螺旋纏繞管束、殼體、封頭及進出口接管構成。其核心創新在于：

螺旋纏繞管束：采用不銹鋼、鈦合金或碳化硅等材質，按特定螺距和間距反向纏繞于芯筒，形成多層立體傳熱網絡。這種結構使流體在管內產生強烈離心力，形成二次環流效應，破壞熱邊界層，顯著提升傳熱效率。

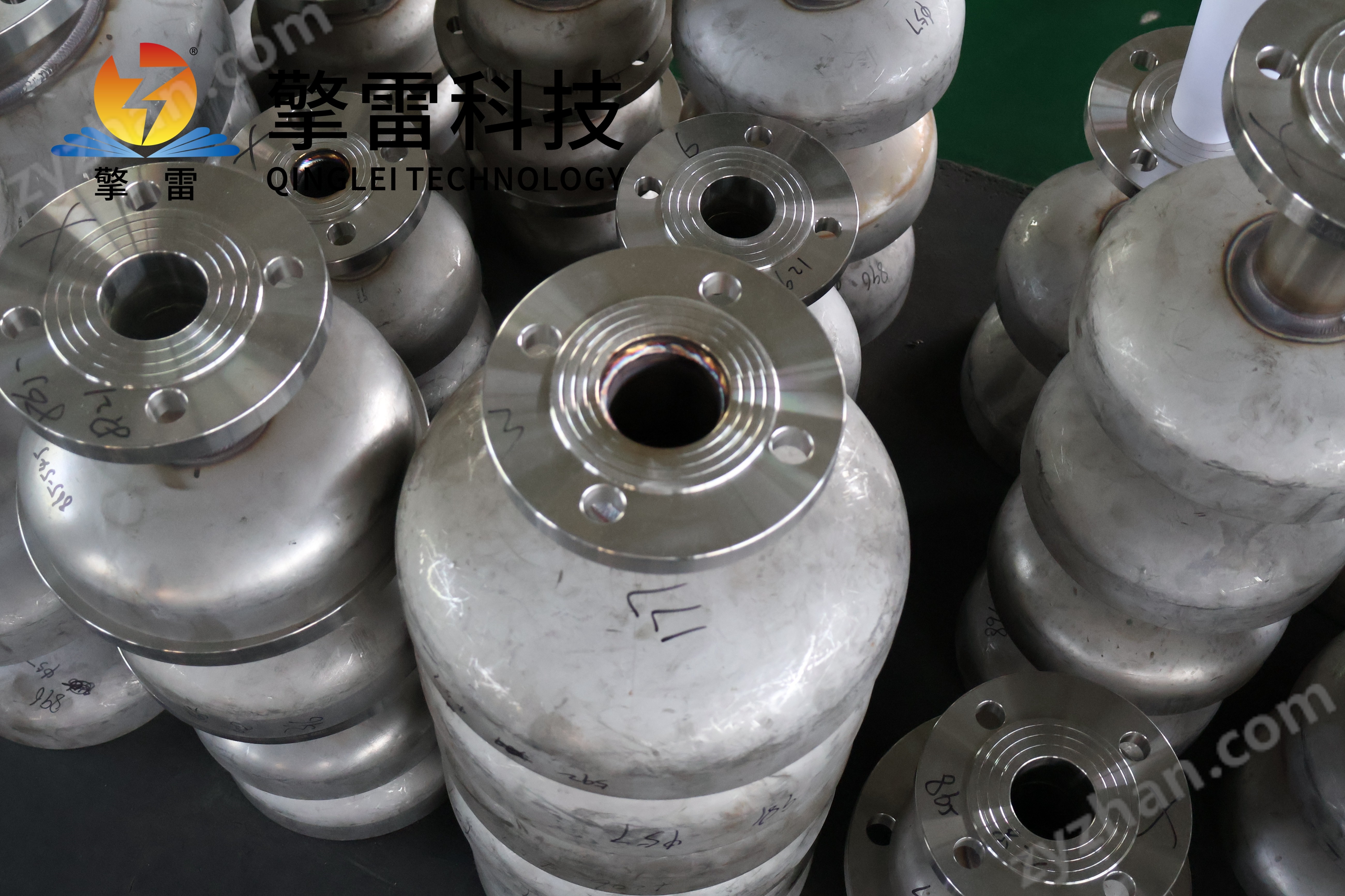

殼體與封頭：高強度材料（如不銹鋼）制造，承受內部介質壓力，并通過封頭實現流體均勻分配與密封。

支撐結構：定距件與防震條確保管束穩定性，適應復雜振動環境。

工作原理：熱流體與冷流體分別通過管程與殼程逆向流動，熱量通過管壁傳遞。螺旋結構強化湍流，使傳熱系數提升至12000—14000 W/(m2·℃)，較傳統列管式換熱器提高30%—50%。

二、化工領域應用場景與優勢

低溫甲醇洗工藝

應用場景：在煤制甲醇裝置中，用于合成氣凈化，脫除CO?、H?S等雜質。

優勢：

高效傳熱：通過優化設計，原料氣冷卻器Ⅱ重量減輕50%，設備投資顯著降低。

冷量回收：回收低溫甲醇洗工藝產生的冷量，傳遞給需要冷卻的介質，系統能耗降低20%以上。

耐腐蝕性：碳化硅或鈦合金管束適應含H?S、CO?的腐蝕性環境，設備壽命超15年。

煤化工氣化爐廢熱回收

應用場景：回收1350℃合成氣急冷產生的余熱。

優勢：

耐高溫：碳化硅管束耐受1600℃高溫，避免熱震裂紋，熱效率提升18%。

抗熱震：熱膨脹系數僅為金屬的1/3，可承受300℃/min溫度劇變。

節能減排：?jiǎn)闻_(tái)設備年節約標煤2.5萬噸，減排CO?超萬噸。

加氫裂化裝置

應用場景：高壓氫氣（1200℃、22MPa）冷卻。

優勢：

耐高壓：全焊接結構承壓20MPa，適應工況。

高效換熱：Inconel 625鎳基合金管束傳熱效率較傳統設備提升22%，年節約蒸汽1.2萬噸。

長壽命：法蘭數量減少，泄漏風險降低，催化劑壽命延長30%。

中藥提取與殺菌系統

應用場景：中藥提取液冷卻與UHT滅菌。

優勢：

精準控溫：溫差控制精度達±0.5℃，有效成分保留率>99%。

自清潔：螺旋流道減少污垢沉積，清洗周期延長至12—18個月，運維成本降低40%。

衛生級設計：符合GMP標準，支持CIP在線清洗。

三、技術突破與行業趨勢

材料創新

碳化硅復合材料：導熱系數突破300 W/(m·K)，耐溫提升至1500℃，適應超臨界CO?發電等工況。

石墨烯涂層：表面光滑度Ra<0.2μm，污垢附著率降低60%，傳熱效率提升15%。

3D打印技術：實現復雜管束一體化成型，比表面積提升至800 m2/m3，傳熱效率再提升15%。

智能化控制

數字孿生技術：實時監測溫差、流速等20個關鍵參數，故障預警準確率>98%，能效提升12%—18%。

AI算法優化：通過機器學習動態調節流體分配，綜合能效提升15%，碳排放減少30%。

5G+邊緣計算：實現毫秒級參數調節，結合熱泵與儲能系統，能源綜合利用率突破85%。

綠色化制造

模塊化設計：法蘭連接標準模塊支持單臺設備處理量從10㎡擴展至1000㎡，安裝周期縮短50%。

碳足跡追蹤：建立全生命周期碳足跡追蹤體系，推動化工行業碳中和。

廢料回收：碳化硅廢料回收體系實現材料閉環利用，單臺設備碳排放減少30%。

四、典型案例與數據支撐

鎮海煉化項目

采用CrMo鋼耐高溫纏繞管式換熱器，成功應用于高溫工況（1350℃），性能穩定可靠，年節約燃料氣用量達50萬噸標煤。

林德公司合成氨甲醇洗系統

纏繞管式換熱器替代傳統設備，熱回收效率提升25%，年減排CO?超萬噸，投資回收期縮短至2年。

某乳制品廠殺菌系統

通過高溫瞬時滅菌技術，產品保質期延長30%，年節約蒸汽消耗1.2萬噸，運維成本降低40%。

山東某煉化企業應用

基于AI算法的自適應控制系統使單臺設備年節約蒸汽1.2萬噸，減排CO?超1000噸，故障率降低60%。
