不銹鋼列管換熱設備：傳熱效率的之選

在化工、能源、食品加工及制藥等眾多工業領域，熱交換是保障生產流程穩定運行的核心環節。不銹鋼列管換熱設備憑借其高效傳熱、耐腐蝕性強、結構緊湊及易維護等特性，成為高溫、高壓及強腐蝕工況下的裝備。本文將從技術原理、材料優勢、結構創新及典型應用四個維度，解析其傳熱效率突破的關鍵因素。

一、技術原理：熱傳導與對流傳熱的協同增效

不銹鋼列管換熱設備的核心在于“管程-殼程”雙流體設計：

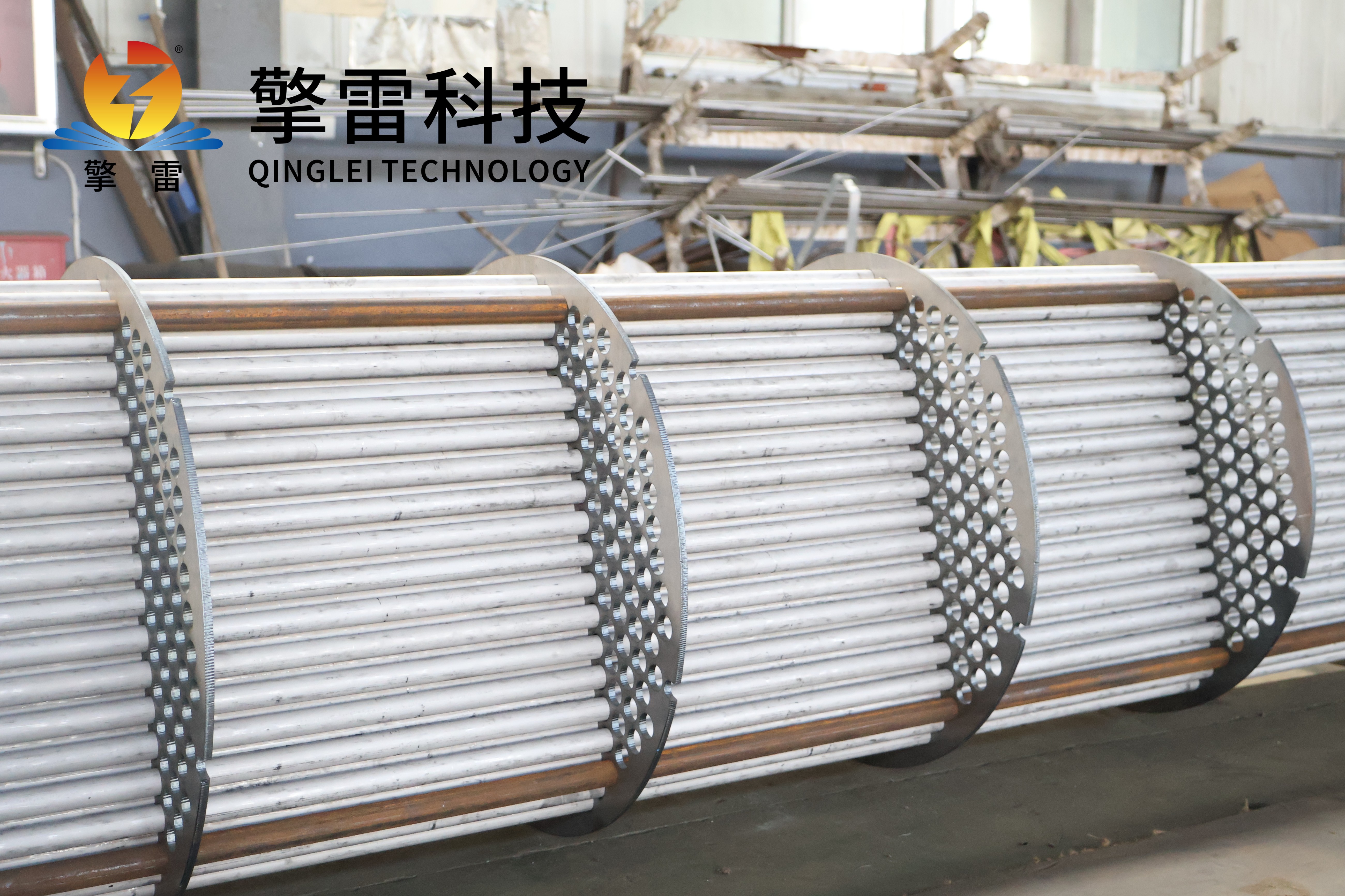

管程傳熱：熱流體（如蒸汽、高溫工藝介質）在無縫或焊接不銹鋼管道內流動，通過管壁將熱量傳遞至殼程。管束直徑范圍通常為φ19-φ57mm，長度可達6-12m，排列方式包括正方形、三角形等，以優化流體分布。

殼程強化：冷流體（如水、空氣）在殼體內流動，折流板（圓形或弓形缺口設計，缺口面積比20%-35%）引導流體形成湍流，增強傳熱效率。例如，某煉油廠通過CFD仿真優化折流板間距后，殼程壓降降低15%，傳熱效率提升20%。

湍流強化技術：波紋管替代光管可使傳熱系數提升30%-50%，螺旋槽管通過內壁螺旋結構破壞邊界層，綜合傳熱效率提升25%-40%。在生產中，螺旋纏繞式換熱器傳熱系數達13600 W/(m2·K)，較傳統設備提升3-7倍。

二、材料優勢：耐腐蝕與機械性能的平衡

不銹鋼材質賦予換熱設備的適應性與可靠性：

耐腐蝕性：鉻含量≥18%的不銹鋼通過形成鈍化膜，有效抵御Cl?、SO?2?等離子腐蝕。例如，316L不銹鋼適用于鹽酸、硫酸等強腐蝕介質，某化工企業用其處理含硫原油，運行5年未發生泄漏；2507雙相鋼在海洋平臺高壓（-80℃）、低溫及海水腐蝕環境中穩定運行，壽命超傳統材料3倍。

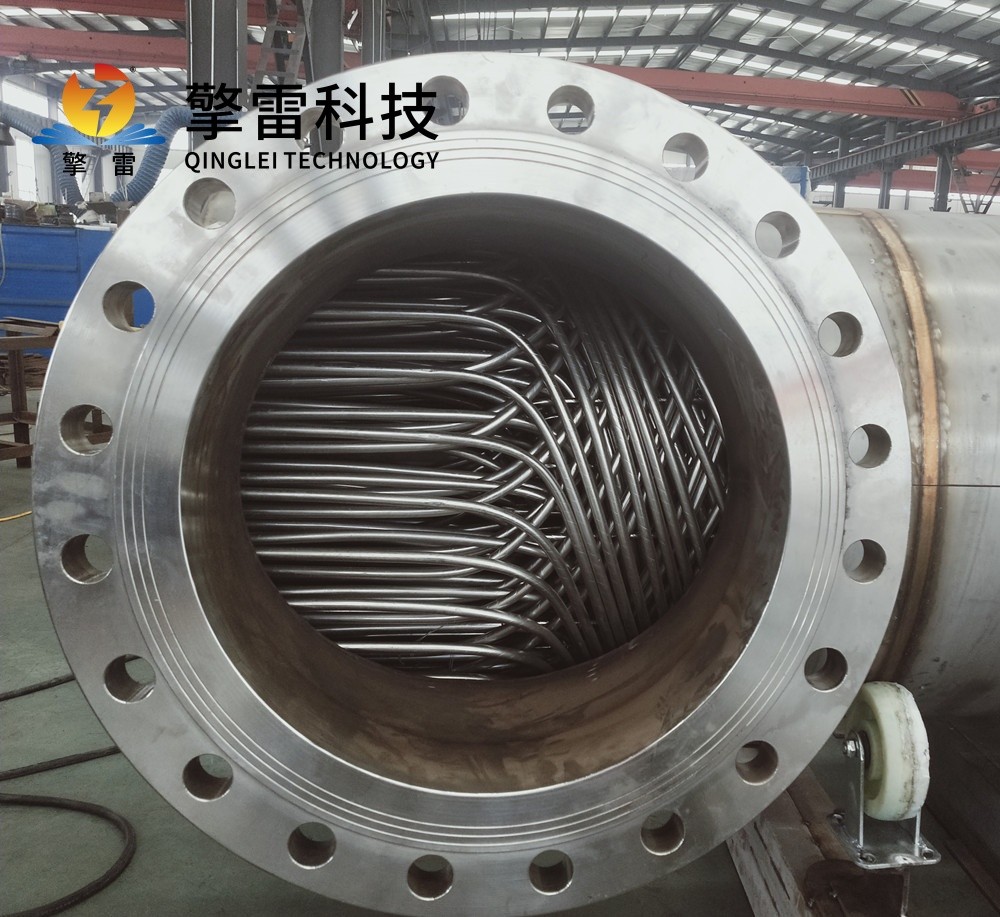

機械強度：奧氏體不銹鋼（如304、316）屈服強度≥205MPa，延伸率≥40%，可滿足10MPa以上高壓工況需求。在加氫裂化裝置中，U型管設計支持10MPa承壓能力，換熱效率提升22%。

衛生級特性：電解拋光316L不銹鋼表面光潔度Ra≤0.4μm，符合FDA、ASME BPE標準，計防止介質滯留，廣泛應用于乳品巴氏殺菌、注射液滅菌等場景。

三、結構創新：模塊化與緊湊化的設計突破

不銹鋼列管換熱設備通過結構優化實現高效傳熱與低能耗：

雙程流動設計：熱流體在管程內完成兩次折流，傳熱面積增加30%-50%，傳熱效率提升40%。例如，在煉油廠加氫裂化裝置中，雙程設計使設備體積縮小30%，年節電約20萬kW·h。

螺旋纏繞管束：單位體積傳熱面積達100-170 m2/m3，是傳統管殼式的3-7倍。某乙烯裂解裝置采用鈦材纏繞式換熱器后，冷凝效率提升40%，蒸汽消耗降低25%。

多通道復合結構：在有限空間內實現更高換熱效率。某項目通過管束分程優化，使設備傳熱面積利用率提高15%，減少設備數量40%。

智能監測系統：集成光纖光柵傳感器與數字孿生技術，實時監測管壁溫度梯度、流體流速等參數，故障預警準確率>98%，支持無人值守運行。

四、典型應用：跨行業的價值創造

不銹鋼列管換熱設備的高效傳熱特性使其在多個領域發揮關鍵作用：

化工行業：

反應器冷卻：在PTA生產中，將反應溫度從220℃降至80℃，年節約蒸汽成本超百萬元。

廢熱回收：回收裂解爐煙氣熱量，預熱鍋爐給水至150℃，熱效率提升12%。

氣體冷凝：處理天然氣中的水蒸氣，防止管線凍堵，設備連續運行周期達3年。

制藥行業：

滅菌工藝：在蒸汽滅菌柜中實現121℃高溫殺菌，溫差控制精度±0.5℃，確保藥品安全。

濃縮工藝：回收溶劑蒸汽熱量，降低能耗40%，同時滿足GMP無菌標準。

食品行業：

牛奶巴氏殺菌：通過精確控溫（72-75℃/15秒），保留營養成分，產品合格率提升至99.8%。

果汁濃縮：利用蒸汽冷凝潛熱，減少蒸汽消耗25%，同時避免高溫導致的風味損失。

新能源領域：

氫能儲運：冷卻高壓氫氣（壓力達70MPa），適應-80℃低溫環境，確保系統安全。

CCUS碳捕集：在-55℃工況下實現98%的CO?氣體液化，助力燃煤電廠碳減排。

五、未來趨勢：智能化與可持續性的融合

隨著材料科學與數字技術的深度融合，不銹鋼列管換熱設備正朝著更高效、更智能的方向演進：

材料創新：研發高鉻鐵素體不銹鋼，在保持耐蝕性的同時降低成本30%；應用石墨烯涂層技術，提升抗結垢性能，延長設備壽命。

結構優化：探索3D打印流道設計，實現復雜流道一次成型，定制化設計使比表面積提升至800 m2/m3。

智能控制：部署AI算法優化流體分配方式，降低流動阻力10%-15%，某化工企業年節能收益達500萬元。

綠色制造：集成ORC余熱發電系統，實現熱-電聯產，減少碳排放；采用雙極膜電滲析技術處理CIP清洗廢水，實現95%水資源循環利用。

結語

不銹鋼列管換熱設備憑借其高效傳熱、耐腐蝕性強、結構緊湊及易維護等優勢，已成為工業熱交換領域的核心裝備。從化工反應器冷卻到食品殺菌，從氫能儲運到碳捕集，其應用場景不斷拓展，為能源轉型與碳中和目標提供了關鍵技術支撐。未來，隨著材料科學與數字技術的持續突破，不銹鋼列管換熱設備將在更多領域展現其獨值，推動工業生產向高效、綠色、可持續方向邁進。
