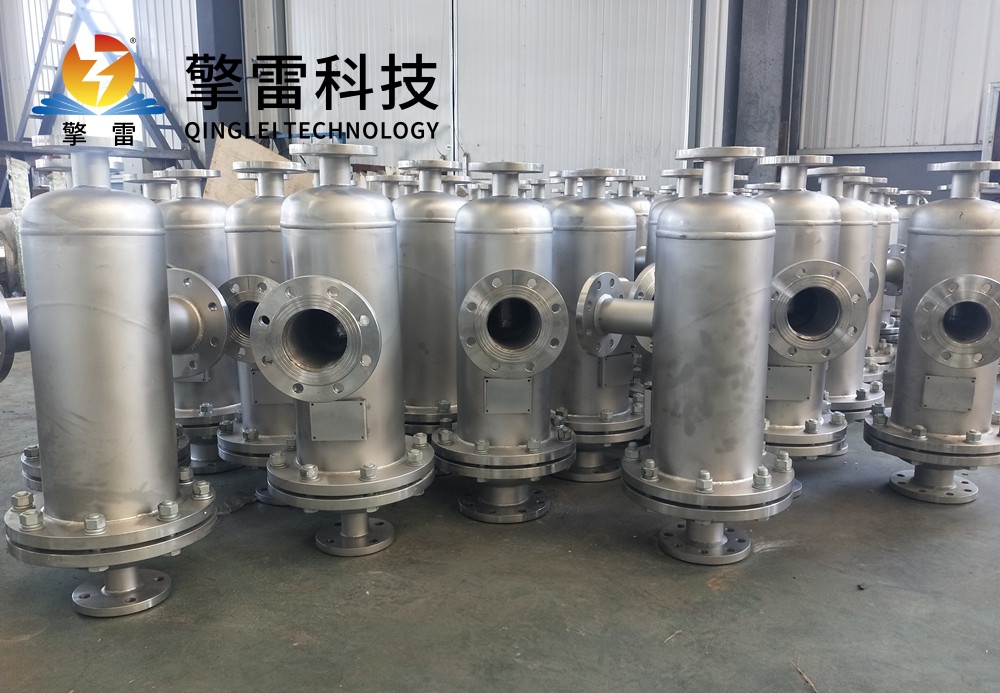

易清洗制藥列管換熱器結構解析：高效、耐腐蝕與智能化的融合

易清洗制藥列管換熱器通過結構優化、材料創新及智能控制技術，實現了高效傳熱、耐腐蝕、易維護及符合GMP標準的核心需求，成為制藥行業熱交換環節的關鍵設備。以下從結構特性、材料選擇、清洗與維護設計、智能監控系統及典型應用場景五個維度展開分析。

一、核心結構特性：模塊化與可拆卸設計

管束與殼體連接方式

浮頭式設計：管束與殼體通過法蘭連接，支持快速拆卸。當管束結垢時，僅需松開法蘭即可抽出管束進行高壓水射流清洗，維護時間縮短70%。

U型管結構：適用于高溫差工況（如加熱蒸汽與低溫物料溫差>50℃），通過U型彎曲消除熱應力，避免設備變形損壞。

標準化接口：關鍵部件（如管板、折流板）采用標準化設計，支持單獨更換，模塊化設計使備件庫存滿足24小時修復需求。

管程與殼程優化

管束排列：采用正三角形或正方形排列，正三角形排列緊湊且傳熱系數高，但機械清洗較難；正方形排列便于機械清洗，適用于易結垢介質。

折流板設計：弓形折流板缺口占比20%-25%，強制殼程流體橫向沖刷管束，形成高湍流區，綜合傳熱系數提升40%-60%；螺旋折流板通過連續螺旋結構引導流體流動，降低壓降的同時提升傳熱效率，適用于高黏度流體。

多管程結構：流體在管束內來回流動多次（如2/4/6管程），有效停留時間增加3-5倍，提升傳熱效率，但管程數過多會導致流動阻力增大。

二、材料選擇：耐腐蝕與高性能的平衡

管束材質

316L不銹鋼：耐氯離子、有機溶劑腐蝕，符合FDA 21 CFR 174.5標準，適用于大多數制藥工況，成本適中。

哈氏合金：在含氯、含硫介質中耐腐蝕性較316L提升3倍，適用于高鹽度廢水蒸餾等強腐蝕場景。

鈦合金：耐海水腐蝕，適用于沿海制藥廠冷卻水系統。

碳化硅陶瓷：熔點超過2700℃，可在1600℃下長期穩定運行，短時耐受2000℃溫度，適用于疫苗滅菌等高溫工況。

涂層技術

石墨烯涂層：傳熱系數突破5000W/(m2·K)，具備自清潔功能，結垢周期延長3倍，減少化學清洗頻率。

PTFE涂層：提升表面光潔度，耐腐蝕性提升2倍，適用于含氯離子（Cl?>100ppm）的制藥溶液。

表面處理

機械拋光：內壁粗糙度Ra≤0.8μm，減少物料附著。

電解拋光：生物制劑生產中，316L不銹鋼內壁電解拋光至Ra≤0.4μm，避免微生物附著，滿足無菌要求。

三、清洗與維護設計：快速響應與低能耗

全排空與清洗系統集成

清洗口與排水坡道：殼體頂部設置DN80以上清洗口，底部設計V型排水坡道（傾斜角≥5°），確保冷凝液和清洗廢水排出，避免微生物滋生。

自動清洗站（CIP）：通過程序控制酸堿交替清洗，減少停機時間。某連續生產線采用CIP后，清洗時間從4小時縮短至1小時，年節約水、電成本超30%。

物理清洗技術

高壓水射流清洗：利用30-50MPa高壓水通過旋轉噴頭沖洗管內壁，去除軟垢，適用于食品級換熱器以避免化學殘留。

機械清管器（Pigging）：聚氨酯清管器通過壓縮空氣推動，刮除硬質結垢，例如在中藥提取液冷凝器中清除高黏度殘留。

化學清洗技術

無機鹽垢清洗：使用5%硝酸+0.5%緩蝕劑在40-50℃下循環2-4小時，恢復換熱效率。

循環清洗系統：配置自動清洗站，通過程序控制酸堿交替清洗，減少停機時間。

四、智能監控系統：預測性維護與能效優化

傳感器集成

光纖測溫系統：實時監測管壁溫度梯度，預警熱應力導致的設備損壞。

聲發射傳感器：檢測流體泄漏產生的超聲波信號，實現故障預警提前量達4個月，預警準確率98%。

壓力與流量傳感器：監測管程與殼程壓力差，結合AI算法分析運行數據，提前24小時預警結垢風險。

數字孿生技術

虛擬設備建模：結合CFD流場模擬優化清洗周期，某企業應用后年節能成本降低20%。

剩余壽命預測：通過機器學習算法分析歷史數據，預測設備剩余壽命準確率>98%，支持備件庫存優化。

AI算法優化

變頻調節系統：集成AI算法的變頻調節系統響應時間<30秒，根據工藝需求自動調節換熱介質流量，確保溫度波動控制在±1℃以內，避免因溫度波動導致的能源浪費。

五、典型應用場景：全流程覆蓋的“溫控專家”

生物制藥

細胞培養液冷卻：板式換熱器實現±0.1℃精準控溫，產品合格率提升至99.9%，年產能提升10%。

疫苗生產：雙管板結構避免管殼程介質交叉污染，泄漏時自動提醒，連續運行2年未發生污染事件。

化學合成制藥

抗生素發酵：實時調節反應釜溫度，確保微生物活性穩定，發酵效價提升15%。

溶劑回收：在乙酸乙酯合成中，乙醇-乙酸酯化反應熱通過換熱器移除，反應溫度精準控制在75℃±1℃，產品純度達99.5%，催化劑壽命延長40%。

中藥提取

提取液冷卻：螺旋纏繞管換熱器減少污垢沉積，結垢速率降低60%，清洗周期延長至18個月，年運維成本降低40%。

余熱回收：多股流板式換熱器實現蒸汽冷凝水與低溫工藝水的梯級利用，熱回收率提升至92%，年節約標準煤800噸。

廢水處理

高鹽度廢水蒸餾：哈氏合金列管換熱器耐腐蝕性較316L提升3倍，設備壽命延長至傳統材料的3倍，年維護成本降低75%。
