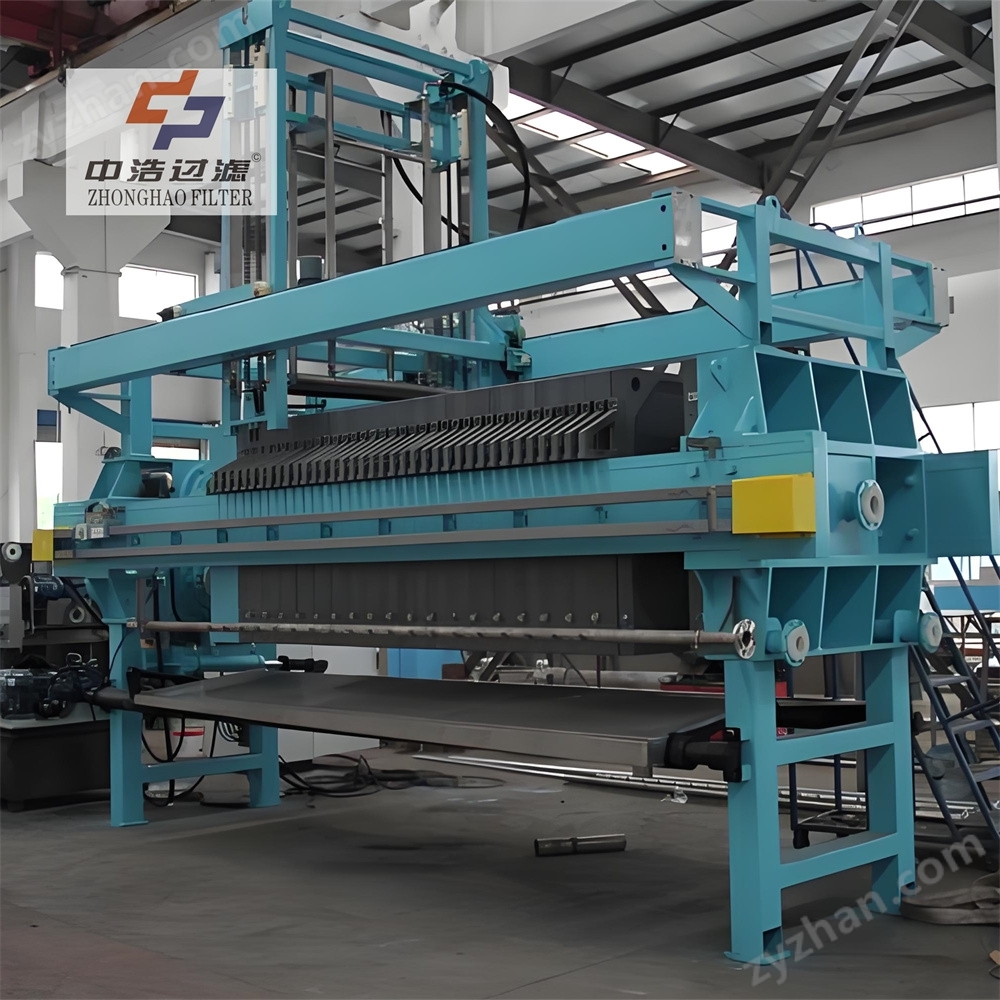

全自動水沖洗濾布隔膜壓濾機設備是在傳統隔膜壓濾機基礎上，集成 “全自動濾布清洗系統” 的升級設備，其核心優勢在于通過 “隔膜高壓壓榨 + 濾布自動水沖洗” 的協同作用，實現 “深度脫水 + 濾布長效清潔”，大幅提升過濾效率和自動化水平。以下從設備結構和工作原理兩方面詳細說明：
該設備的結構可分為
主體過濾系統
隔膜壓榨系統
全自動水沖洗系統
液壓驅動系統
控制系統
五大部分，各部分協同實現 “過濾 - 壓榨 - 卸料 - 清洗” 的全流程自動化。
濾板組：由多塊隔膜濾板和實心濾板交替排列組成（數量根據處理量設計，通常 10-50 塊）。
濾布：覆蓋在濾板表面（通常為單絲濾布或復絲濾布，根據物料特性選擇耐酸、耐堿或耐磨類型），作為過濾介質，截留固體顆粒形成濾餅，允許濾液通過。
機架：由止推板、壓緊板、橫梁組成，為濾板組提供支撐框架，橫梁用于導向濾板移動。
隔膜壓榨是該設備區別于普通廂式壓濾機的核心結構，通過 “物理擠壓” 進一步脫除濾餅中的 “結合水”（傳統過濾難以去除的水分）。
這是 “全自動” 特性的核心體現，用于卸料后清除濾布表面殘留的濾餅顆粒（避免堵塞濾布孔隙導致過濾效率下降）。
沖洗噴嘴組：安裝在濾板組上方或兩側，分為 “固定式” 和 “移動式”（移動式可沿濾布表面往復沖洗，清潔），噴嘴口徑 0.5-2mm，噴射壓力 3-5MPa（高壓水可穿透濾布表層細小孔隙）。
水路系統：包括清水儲罐、高壓水泵、流量控制閥、管路，提供持續高壓水源；部分設備配備 “水循環過濾裝置”，可回收沖洗廢水（經沉淀過濾后重復使用，節約水資源）。
同步控制裝置：與拉板系統聯動，當濾板拉開至設定距離時，沖洗噴嘴自動啟動，根據濾布面積設定沖洗時間（通常 10-30 秒 / 塊濾板）。
為濾板組的 “壓緊密封” 和 “卸料拉板” 提供動力，保證濾室形成和濾餅排出。
壓緊油缸：安裝在壓緊板后方，通過液壓油驅動活塞桿伸縮，推動壓緊板擠壓濾板組（壓緊力通常 100-1000kN，根據濾板數量和尺寸設計）。
拉板機構：由電機、鏈條 / 齒輪、拉板小車組成，通過 PLC 控制實現 “自動依次拉板”（單塊拉板或多塊聯動），拉開濾板使濾餅依靠重力脫落。
液壓泵站：包括油箱、油泵、溢流閥、換向閥等，提供穩定液壓油源，控制油缸和拉板機構的動作速度與壓力。
以 PLC 為核心，配合觸摸屏、傳感器（壓力傳感器、位置傳感器、液位傳感器）實現無人化操作。
全自動水沖洗濾布隔膜壓濾機的工作過程為 **“壓緊→進料→壓榨→卸料→沖洗”** 的閉環循環，各環節無縫銜接，核心是通過 “隔膜壓榨強化脫水” 和 “自動沖洗維持濾布性能” 提升效率。
濾板拉開狀態下，全自動水沖洗系統啟動：高壓水泵將清水加壓至 3-5MPa，通過噴嘴向濾布表面噴射扇形水流，沖刷殘留的濾餅顆粒（尤其是濾布紋路中的細小雜質）。
沖洗方向通常為 “雙向交叉”（正面 + 反面），確保濾布孔隙通暢；沖洗廢水經收集后可回用（需過濾處理）。
沖洗完成后，拉板機構將濾板重新復位，準備進入下一個循環。
濾餅含水率更低：隔膜壓榨可脫除傳統過濾難以去除的結合水，濾餅含水率比普通壓濾機低 10%-20%，減少后續處置（運輸、焚燒）成本。
自動化程度高：從進料到沖洗全程無需人工干預，尤其適合高頻率運行工況（如市政污泥處理廠，每日運行 10-16 小時），降低人工成本。
濾布壽命延長：全自動高壓水沖洗可及時清除濾布殘留雜質，避免濾布堵塞硬化，使用壽命比人工清洗延長 30%-50%（減少濾布更換頻率）。
適應范圍廣：通過調整濾布類型（如耐酸濾布、耐磨濾布）和程序參數，可處理市政污泥、化工漿液、礦業精礦、食品廢渣等多種物料。
