固體絕緣材料相比電痕化指數測定儀

一、簡介

      固體絕緣材料相比電痕化指數測定儀適用于對電工電子產品、家用電器及其材料進行耐電痕化和蝕損的試驗，模擬在工頻（48Hz - 62Hz）下，用液體污染物和斜面試樣，通過耐電痕化和蝕損的測量評定在嚴酷環境條件下使用的電氣絕緣材料的耐電痕化和蝕損等級。固體絕緣材料相比電痕化指數測定儀依據國家標準 GB/T6553-2003 及 IEC60581：1984《評定在嚴酷環境條件下使用的電氣絕緣材料耐電痕化和蝕損的試驗方法》中所規定的有關條款設計制造。

二、主要技術參數及功能

1. 箱體內容積 ： 帶玻璃觀察門

2. 電氣規格：1000～6000V（交直流 電壓精度：1%）連續可調，當試驗回路中，短路電流達到或超過 1A 持續 2S后，繼電器動作，切斷電壓，報警指示試品不合格；

3. 電極規格：厚度為 0.5mm，其它尺寸按照標準要求制作，上、下電極之間的間距為 50±0.5mm；

4. 滴液裝置：滴液裝置高度可調，污染液流速0.075、0.15、0.30、0.60、0.90mL/min可調，

5. 試驗時間：0~9999min可設置

6. 濾紙尺寸：按標準要求制做，濾紙厚度為 0.15～0.17mm；

7. 箱體材料：鐵板噴涂；

8. 電  源：AC 220V / 50Hz/25A。

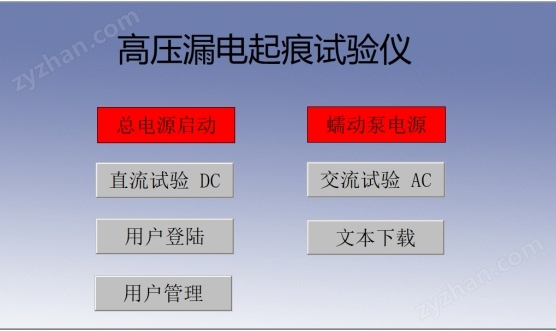

三、觸摸屏說明

1. 總電源啟動—-試驗總電源

2. 蠕動泵電源—-滴液蠕動泵總電源

3. 直流試驗 DC—-進入直流試驗界面

4. 交流試驗 AC—-進入交流試驗界面

5. 用戶登錄—-進入用戶登錄界面

6. 用戶管理—-進入用戶管理界面

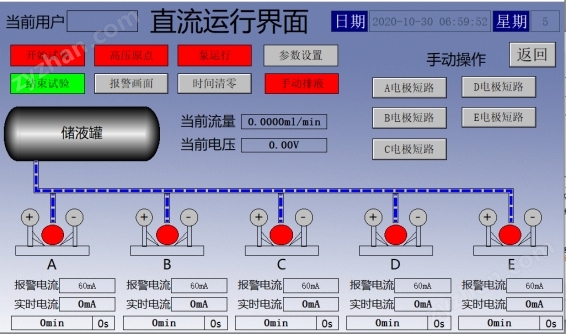

1. 開始試驗—-點擊試驗開始

2. 結束試驗—-點擊試驗結束

3. 高壓原點—-高壓原點指示

4. 報警畫面—-點擊進入報警界面

5. 泵運行—-點擊滴液蠕動泵啟動

6. 時間清零—-點擊時間清零

7. 參數設置—-點擊進入參數設置界面

8. 當前流量---顯示試驗實時流量

9. 當前電壓---顯示試驗實時電壓

10. 手動排液---點擊先排空蠕動泵滴液管里的空氣

11. A/B/C/D/E電極短路---點擊進入相應工位的模擬短路

12. 報警電流---顯示報警設置電流

13. 實時電流---顯示試驗過程中的實時電流

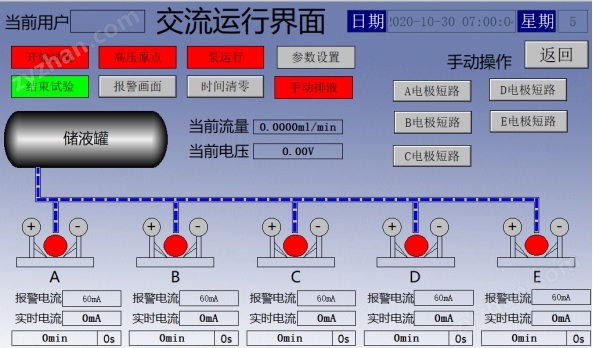

界面說明同上

1. 污染物流速---設置控制蠕動泵滴液管流速

2. 報警延時---設置試驗電流報警延時時間

3. 試驗時間---設置試驗總時間

1. 報警復位---如果報警點擊進行恢復

2. 返回---點擊返回上一界

四、使用步驟

（一）安裝調試

1、 開箱后，先去掉箱內防震泡沫和膠帶、綁扎帶等，試驗箱水平放置；

2、 根據標準要求制作標準樣塊，將樣品裝于兩電極之間；

3、 根據標準要求制作標準濾紙，并將濾紙裝于樣電極之間，上下兩電極都須裝有8張濾紙；

4、 配置溶液，必須使用蒸餾水或去離子水，濃度為0.1%氯化銨（NH4CL），并將溶液倒于儲液箱中。溶液盡可能現配現用，最長存放周期不超過四星期；

5、 滴液管調正，使滴液能正常滴到過濾紙上。

（二）試驗操作

1、將電源線與AC220V電源接通。

2、先點擊運行界面中的“手動排液"進行滴液調節 ， 不施加電壓，持續2分鐘左右，確保液滴在兩電極間的樣品表面上穩定地流下，然后關閉“手動排液"。

3、根據試驗要求，選擇試驗電壓，設置好滴液的流速，報警延時時間和試驗總時間。

4、試驗箱門關緊，按下所選檔位按鈕，調節調壓器旋鈕達到試驗所需電壓值。

5、電壓值調節好之后，先按下“泵運行"按鈕，然后按下“試驗開始"，試驗開始后，樣品在試驗期間如電流大于60mA，連續時間超過2S，繼電器動作自動切斷電源并指示不合格。如出現試品起火燃燒也應人工終止試驗（按“急停"按鈕或切斷電源）。

6、試驗結束后, 按下“排風扇"按鈕，將箱體內的廢氣排出；

7、關閉電源開關。

五、注意事項

1、 試驗箱應接好地防止漏電傷人。

2、 調試或裝夾樣品時，一定要斷開電極的電源。

3、 試驗結束后，如果長時間不做試驗，請清空儲液箱的溶液，用蒸餾水進行清洗，同時用蒸餾水清洗蠕動泵管道，防止溶液長時間放置造成儲液箱和蠕動泵管道的腐蝕。

六、售后服務

本儀器自售出之日起，在用戶按使用說明書操作的條件下，廠家一年內負責保修,一年后繼續提供技術服務

漏電起痕測試儀是評估絕緣材料耐電痕化性能的核心設備，它的應用領域非常廣泛，主要集中在以下幾個關鍵行業：

1. ?電氣設備制造?

在電機、變壓器、開關柜等設備的生產中，它用于嚴格測試絕緣材料，確保設備在高壓運行下的安全性。

2. ?電子產品測試?

家用電器、通信設備等電子產品的內部絕緣結構可靠性測試也離不開它，能有效防止因絕緣失效導致的產品故障。

3. ?絕緣材料研發?

在研發新型絕緣材料時，它是評估材料性能的重要工具，通過測試不同材料的擊穿電壓，為研發提供數據支持。

4. ?維修與維護?

在電氣設備的日常維護中，它能及時發現絕緣老化或損壞問題，幫助維修人員采取措施，延長設備使用壽命。

5. ?科研與教學?

在科研領域，它能為研究新型絕緣材料、優化電氣設備設計提供可靠數據；在教學方面，則能提供直觀、準確的實驗體驗。

6. ?材料科學?

用于測試固體絕緣材料（如樹脂、塑料、陶瓷等）的擊穿電壓和耐壓時間，評估其電氣性能。

7. ?航空航天?

在航天器絕緣系統的測試中，它用于評估絕緣材料的電氣強度，確保設備在惡劣環境下的可靠性。

8. ?新能源汽車?

在電池安全測試中，它用于評估電池絕緣材料的耐壓性能，確保電池在高壓環境下的安全性。

9. ?特高壓輸電工程?

在特高壓輸電設備的絕緣測試中，它用于評估絕緣材料的電氣強度，確保設備在高壓環境下的可靠性。

10. ?其他領域?

它還廣泛應用于絕緣紙板、層壓板、絕緣管、線棒、厚薄膜、柔軟復合材料、浸漬樹脂、橡膠和制件等絕緣材料的擊穿電壓和電氣強度測試。
