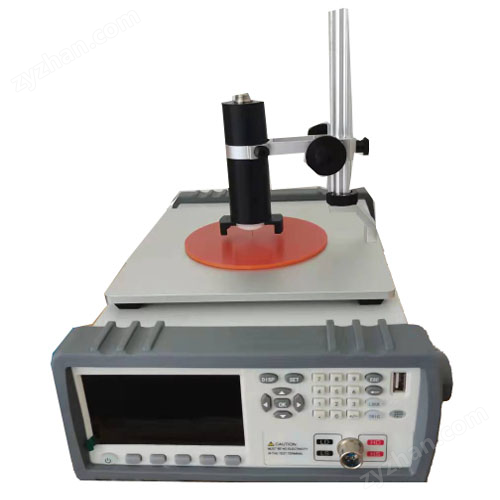

GB/T24525-2009多孔性碳紙垂直電阻率測試儀

    GB/T24525-2009多孔性碳紙垂直電阻率測試儀主要用于膜燃料電池炭紙電池炭紙、雙極板、全釩液流電池電極、鐵-鉻液流電池用電極材料或其他材料的垂直電阻率、接觸電阻測量，以碳纖維作為原料生產的多孔性碳紙，簡稱碳紙，具有透氣性與導電性。GB/T24525-2009多孔性碳紙垂直電阻率測試儀也叫碳紙垂直電阻率測試儀，雙極板接觸電阻測試儀。

一、依據標準：

GB/T20042.7質子交換膜燃料電池第7部分:炭紙?zhí)匦詼y(cè)試方法

GB/T20042.6質子交換膜燃料電池第6部分:雙極板特性測試方法

NB/T 42082-2016 全釩液流電池 電極測試方法

NB/T42007-2013全釩液流電池用雙極板測試方法

T/CEEIA 577—2022 鐵-鉻液流電池用電極材料技術要求及測試方法

GB/T24525-2009碳素材料電阻率測定方法 第4.3 碳制品電阻率的測定

二、試驗原理：

樣品放置在兩塊電極之間，在電極兩側施加一定的壓強，測試過程中儀器通過自動記錄不同壓強下的電阻值。

三、技術特點：

1、觸摸彩屏顯示器，實時顯示壓力、壓強、電阻等，全自動完成測試。

2、采用數字調速高性能電機，驅動精密絲杠副，傳動精準，運行平穩。

3、采用美國CHCONTECH高精度傳感器，測試精度高。

4、標配微型打印機，隨時打印，可統計處理多次試驗結果，大值，最小值，平均值。

5、上、下壓板使用優質銅鍍金，導電性能好，誤差小。

6、大屏顯示試驗過程每增加0·01mpa，對應的電阻值，并保存在屏幕，一目了然。

7、實驗數據可保存，可按批號查詢實驗結果。

8、一機兩用，菜單可選擇碳紙垂直電阻率測試或者雙極板接觸電阻測試。

9、專業測控軟件，有認證的證書。

四、技術參數：

測量范圍 ：（30～5000）N (0.05~5.0MPa) ；1μΩ-20kΩ

分辨力 ：0.1N

準確度 ：±0.5%

壓力傳感器：美國CHCONTECH電阻分辨率：1μΩ   、0.001mΩ
試驗速度： (1-300) mm/min

樣品尺寸：大于50mm
外形尺寸 ：560×560×780mm
質量： 65kg
電源 ：220V, 50Hz

五、基礎配置：

主機 、鍍金電極、低電阻測量?jī)x、合格證、說明書、保修卡、電源線。

GB/T 24525-2009 是一項關于炭素材料電阻率測定方法的國家標準，其主要內容涉及測量原理、儀器設備要求、試樣制備、試驗步驟、數據處理等方面，旨在為炭素材料的導電性能測試提供統一規范。?

?測量原理?：該標準基于歐姆定律，通過將試樣加工成特定幾何形狀（如長方體），施加恒定電流并測量電壓降，從而直接計算電阻率。試樣幾何尺寸需滿足電流均勻分布的要求，以減少邊緣效應影響，確保結果準確性。?

?儀器設備?：要求使用符合精度的設備，包括壓力試驗機（量程不小于20kN，用于穩定施加壓力）、高精度量具（如游標卡尺和千分尺，尺寸測量誤差需控制在±0.02mm以內），以及電阻率測試儀（恒流源電流輸出精度±0.1%，數字電壓表精度±0.1%，整體測量誤差±0.5%）。?

試樣制備?：試樣應具有代表性，塊狀材料需從不同部位取樣混合，粉末狀材料需充分?jǐn)嚢杈鶆颉＜庸み^(guò)程中需避免過熱或污染，表面應平整光滑以保證電極接觸良好；測試前需進行干燥或惰性氣體保護等預處理，防止水分或氧化影響導電性能。?

試驗步驟?：包括儀器調試（校準壓力與電壓設備）、試樣安裝（確保尺寸精確、表面清潔）、電流施加（控制電流強度符合標準）及電壓降測量。操作需嚴格控制時間與環境條件，避免外部干擾。?

數據處理與分析?：電阻率計算基于公式 ρ = (V × A) / (I × L)，其中 V 為電壓降，A 為截面積，I 為電流，L 為長度。需對多組數據取平均值，并評估誤差來源（如尺寸測量偏差）。標準還強調結果應滿足行業質量要求，用于產品驗收或工藝優化。?

該標準在炭素材料行業中作為質量控制與貿易結算的依據，推動了測量技術的標準化和行業技術進步。
