GB/T1408-2006紡織品電壓擊穿試驗儀

一、概述

    GB/T1408-2006紡織品電壓擊穿試驗儀采用計算機控制，通過人機對話方式，完成對絕緣介質材料的工頻電壓擊穿，工頻耐壓試驗。

    GB/T1408-2006紡織品電壓擊穿試驗儀適用于對固體絕緣材料(如：絕緣漆、樹脂和膠、浸漬纖維制品、層壓制品、云母及其制品、塑料、薄膜復合制品、陶瓷和玻璃等)在工頻電壓下擊穿電壓，擊穿強度和耐電壓的測試。

二、產品的制造和檢驗標準

1、GB1408.1-2006《絕緣材料電氣強度試驗方法》

2、GB1408.2-2006《絕緣材料電氣強度試驗方法 第2部分：對應用直流電壓試驗的      附加要求》

3、JJG 795-2004 《耐電壓測試儀檢定規程》

三、適用的試驗方法標準

1、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》

2、GB/T3333《電纜紙工頻擊穿電壓試驗方法》

3、GB12913-2008《電容器紙》

4、ASTM D149《固體電絕緣材料工業電源頻率下的介電擊穿電壓和介電強度的試驗方法》

四、參數

輸出電壓 50Kv

變壓器容量 3KVa

升壓器容量 2kva

工作電壓 220v±10 的單相交流電壓和 50Hz±1的頻率

控制方式 西門子PLC

試驗方式： 交流/直流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗

試驗介質 空氣/絕緣油  標配方便拆裝的油浴裝置

升壓裝置 采用的無觸點原件勻速升壓淘汰前款機械調壓

升壓速度 0.1kv-5.0kv/s  自用設定

耐壓時間 軟件設定＞10H

試驗精度 ≤1%

漏電流選擇 0-150mA

控制方式 232/485/網口

控制方式 無線/有線 可選

擊穿判斷方式 電壓/電流

放電方式 自動放電

變壓器變比 1:500

采集方式 變壓器0-100v輸出

升壓速度 0.1-5.0kv/S

耐壓環境  固體；液體。定做高溫境高溫油

擊穿判斷方式 高電壓判斷、漏電流判斷

放電方式   實驗結束自動放電

GB/T1408.1-2006絕緣材料電氣強度試驗方法第1部分:工頻下試驗

1范圍

GB/T1408的本部分規定了測量固體絕緣材料工頻(即48Hz一62Hz)短時電氣強度的試驗方法。本部分規定了用液體和氣體作為固體絕緣材料試驗時的浸漬劑或周圍媒質,但不適用于液體和氣體的試驗。

注:本部分包括測定周體絕緣材料表面擊穿電壓的方法。

2規范性引用文件

下列文件中的條款通過GB/T1408的本部分的引用而成為本部分的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分,然而,鼓勵根據本部分達成協議的各方研究是否可使用這些文件的新版本。凡是不注日期的引用文件,其新版本適用于本部分。

GB/T 1981.2-2003電氣絕緣用漆第2部分:試驗方法(IEC 60464-2:2001,1DT)

GB/T 7113.2-2005絕緣軟管試驗方法(IEC60684-2:1997,MOD)

GB/T10580-2003固體絕緣材料在試驗前和試驗時采用的標準條件(IEC 60212:1971,IDT)

ISO 293:1986塑料熱塑性材料壓模塑試樣

ISO 294-1,1996塑料熱型性材料試樣的注模塑法第1部分:一般原則、多用途模塑件及條形

試樣

ISO 294-3:1996塑料熱塑性材料試樣的注模塑法第3部分:小板

ISO 295:1991塑料熱固性材料壓模塑試樣

-ISO 10724:1994塑料熱固性模塑料注塑成型多用途試樣

IEC 60296:2003變壓器和開關用的未使用過的礦物絕緣油規范

IEC 60455-2:1998電氣絕緣用樹脂基反應復合物第2部分:試驗方法

IEC 60674-2:1988電氣用塑料薄膜第2部分:試驗方法

3定義

下列定義適用于本部分。

3.1

電氣擊穿electric breakdown

試樣承受電應力作用時,其絕緣性能嚴重損失,由此引起的試驗回路電流促使相應的回路斷路器動作。

試樣遭到破壞。

注:擊穿通常是由試樣和電極周圍的氣體或液體媒質中的局部放電引起,并使得較小電極(戒等徑兩電極)邊緣的試樣遭到破壞。

3.2

閃絡flashover

試樣和電極周圍的氣體或液體媒質承受電應力作用時,其絕緣性能損失,由此引起的試驗回路電流促使相應的回路斷路器動作。

注:碳化通道的出現或穿透試樣的擊穿可用于區分試驗是擊穿還是閃絡。

3.3

擊穿電壓breakdown voltage

3.3.1(在連續升壓試驗中)在規定的試驗條件下,試樣發生擊穿時的電壓。3.3.2 (在逐級升壓試驗中)試樣承受住的高電壓,即在該電壓水平下,整個時間內試樣不發生擊穿。3.4

電氣強度electric strength

在規定的試驗條件下,擊穿電壓與施加電壓的兩電極之間距離的商。

注:除非另有規定,應按本部分5.4規定測定兩試驗電極之間的距離。

4 試驗的意義

4.1按本部分得到的電氣強度試驗結果,能用來檢測由于工藝變更、老化條件或其他制造或環境情況而引起的性能相對于正常值的變化或偏離,而很少能用于直接確定在實際應用中的絕緣材料的性能狀態。

4.2材料的電氣強度測試值可受如下多種因素的影響:

4.2.1試樣的狀態

a)試樣的厚度和均勻性,是否存在機械應力;

b)試樣預處理,特別是干燥和浸潰過程:

c)是否存在孔隙、水分或其他雜質。

4.2.2試驗條件

a)施加電壓的頻率,波形和升壓速度或加壓時間:

b)環境溫度,氣壓和濕度:

c)電極形狀飛極尺寸及其導熱系數;

d)周圍煤質的電、熱特性。

4.3在研究還沒有實際經驗的新材料時,應考慮到所有這些有影響的因素。本部分規定了一些特定的條件,以便迅速地判別材料,并可用以進行質量控制和類似的目的。

用不同方法得到的結果是不能直接相比的,但每一結果可提供關于材料電氣強度的資料。應該指出的是,大多數材料的電氣強度隨著電極間試樣厚度的增加而減小,也隨電壓施加時間的增加而減小。4.4 由于擊穿前的表面放電的強度和延續時間對大多數材料測得的電氣強度有顯著影響,為了設計直到試驗電壓無局部放電的電氣設備，必須知道材料擊穿前無放電的電氣強度,但本部分的方法通常不適

用于提供這方面的資料。

4.5 具有高電氣強度的材料未必能耐長時期的劣化過程,例如熱老化腐蝕或由于局部放電而引起化學腐蝕或潮濕條件下的電化學腐蝕,而這些過程都會導致在運行中于較低的電場強度下發生破壞。

5電極和試樣

注1:當對薄試樣進行試驗時,電極的維護格外重要，為了在擊穿時盡量減小電極損傷,優先采用不銹鋼電極。接到電極上的導線既不應使得電極傾斜或其他移動或使得試樣上壓力變化,也不應使得試樣周圍

金屬電極應始終保持光滑、清潔和無缺陷。

的電場分布受到顯著影響。

注2;試驗非常薄的薄膜(例如:<5pm厚)時,這些材料的產品標準應規定所用的電極,操作的具體程序和試樣的

制備方法。

5.1 垂直于非疊層材料表面和垂直于疊層材料層向的試驗

5.1.1板材和片狀材料(包括紙板、紙、織物和薄膜)

5.1.1.1不等直徑電極

電極由兩個金屬圓桂體組成,其邊緣倒圓成半徑為(3.0±0.2)mm的圓弧。其中一個電極的直徑

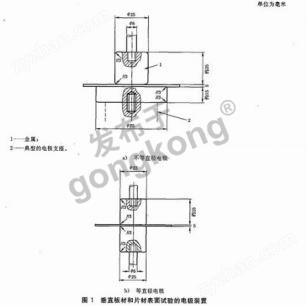

為(25±1) mm,高約25mm,另一個電極直徑為(75±1.mm,高約15mm。兩個電極同軸放置,誤差在2mm內,如圖1a)所示。

5.1.1.2等直徑電極

如果使用一電極架使上下電極準確對中放置,誤差在1.0mm內,則下電極直徑可減小到(25士1)mm,兩電極直徑差不大于0.2mm。其所測結果與5.1.1.1不等直徑電極測得的結果不一定相同。

5.1.1.3厚樣品的試驗

當有規定時,厚度超過3mm的板材和片材應單面機加工至(3.0±0.2》mm。然后,試驗時將高壓電極置于未加工的面上。

注;為了避免閃絡或因受現有設備限制,必要時可以根據需要,通過機加工把試樣制備成更小的厚度。5.1.2 帶、薄膜和窄條

兩個電極為兩根金屬棒,其直徑為(6.0±0.1)mm。垂直安裝在電極架內,使一個電極在另一個電極上面,試樣夾在棒的兩個端面之間。

上下電極要同心軸,誤差在0.1mm內。兩電面應與其軸向相垂直,端面的邊緣倒成半徑為(1.0±0.2)mm的圓弧。上電極壓力為(50±2)g且應能在電極架內的沿垂直方向自由移動。

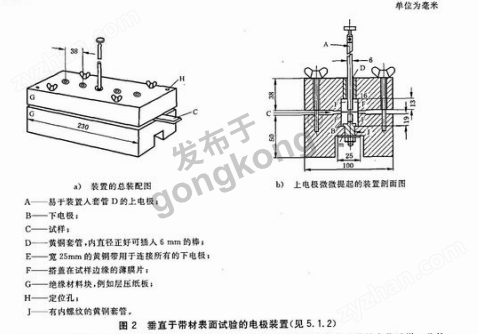

圖2示出了一種合適的裝置。如果需要使試樣在拉伸狀態下進行試驗,則應將試樣夾在架子中,使試樣放在如圖2所示的規定的位置上。為達到所需的拉伸,方便的辦法是將試樣的一端纏在可旋轉的圓棒上。

為了防止窄條邊緣發生閃絡,可用薄膜或其他薄的絕緣材料條搭蓋在窄條邊緣并夾住試樣。此外，電極周圍可以采用防弧密封圈,此時電極和密封圈之間留有(1~2)mm的環狀間隙。下電極與試樣之間的間隙(在上電極與試樣接觸之前)應小于0.1mm。

注:對薄膜的試驗,見IEC 60674-2:1998.

5.1.3軟管和軟套管

按GB/T 7113.2-2005進行試驗。

5.1.4 硬管(內徑100mm及以下的)

外電極是(25±1)mm寬的金屬信帶。內電極是與內壁緊配合的導體,例如圓棒、管、金屬箱或充填直徑(0.75~2.0)mm的金屬球,使與管材的內表面良好接觸。不管怎樣,內電極的每端應至少伸出外電極25mm。

注;當沒有有害影響時,可用硅油,硅脂或凡士林將箔貼到試樣的內外表面。5.1.5 硬管(內徑大于100mm)

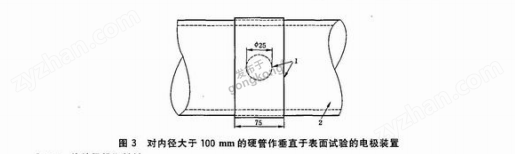

外電極是(75±1mm寬的全屬箔帶,內電極是直徑(25±1)mm的圓形金屬箔,金屬箔應相當柔軟以適應圓筒的曲率,該裝置如圖3所示。

5.1.6澆注及模塑材料

5.1.6.1澆注材料

按IEC 60455-2;1998制樣和試驗。

5.1.6.2模塑材料

應用一對球電極,每個球的直徑為(20.0±0.1)mm,在排列電極時,使它們共有的軸線與試樣平面垂直(見圖4)。

5.1.6.2.1熱固性材料

應用(1.0±0.1)mm厚的試樣,這些試樣可以按ISO 295;1991壓塑成型或按ISO10724:1994 注塑成型，其表面尺寸應足以防止閃絡(見5.3.2)。

注:如果不能應用(1.0±0.1)mm厚的試樣,則可用(2.0±0.2)mm厚的試樣。5.1.6.2.2熱塑性材料

應用按ISO 294-1:1996和1SO 294-3:1996中D型注型成型試樣,尺寸為60 mmX60 mmX1mm.如果該尺寸不足以防止閃絡(見5.3.2)或按相關材料標準規定要求用壓型成型試樣,此時用按ISO 293;1986壓塑成型的平板試樣,其直徑至少為100mm,厚(1.0±0.1)mm。

注塑或壓塑的條件見相關材料標準。如果沒有可適用的材料標準,則這些條件必須經供需雙方協商。

5.1.7 硬質成型件

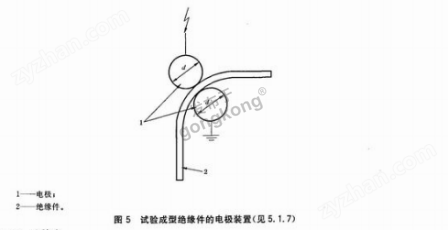

對不能將其置于平面電極同的成型絕緣件,應采用對置的等直徑球電極。通常用作這類試驗的電極直徑為12.5 mm或20mm(見圖5)。

5.1.8清漆

按GB/T 1981.2-2003進行試驗。

5.1.9 充填膠

電極是兩個金屬球,每個球的直徑為(12.5~13)mm。水平同軸放置,除另有規定外,彼此相隔(1.0±0,1)mm,并都嵌入充填膠內。應注意避免出現空隙,特別避免兩電極間的空隙。由于用不同的電極距離得到的結果不能直接相比,因此必須在材料規范的試驗報告中注明間隙距離。5.2平行于非疊層材料表面和平行于疊層材料層向的試驗

如果不必區分由試樣擊穿引起的破壞和貫穿表面引起的破壞,則可使用5.2.1或5.2.2的電極,但

5.2.1的電極應被優先采用。

當要求防止表面破壞時,應采用5.2.3的電極。

5.2.1平行板電極

試驗板材和片材時,試樣厚度為被試材料厚度,試樣表面為長方形，長(100±2)mm,寬(25.0±0.2)mm,試樣兩側面應切成垂直于材料表面的兩個平行平面。試樣夾在金屬平行板之間,兩金屬板相距25 mm,厚度不小于10mm,電壓施加在金屬板上。對于薄材料可以用2個或3個試樣恰當地放置(即;使它們的表面形成合適的角度)以支撐上電極。電極應有足夠大的尺寸,以覆蓋試樣邊緣至少超過試樣各邊15mm,要注意保證試樣上下兩面的整個面積均與電極良好的接觸。電極的邊緣應適當倒圓

5.2.1.1板材和片材

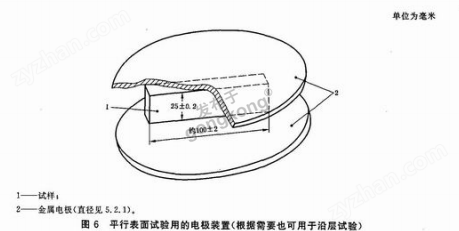

(半徑為(3~5)mm),以避免電極的邊與邊之間的閃絡(見圖6)。

注:如果現有設備不能使試樣擊穿,則可以將試樣寬度減少至(15.0±0.2)mm 或(10.0±0.2)mm。試樣寬度的這種減少,必須在報告中予以特別說明。

這種電極僅適用于厚度至少為1.5mm的硬質材料的試驗。5.2.1.2硬管

試驗硬管時,試樣是一個完整的環或圓弧長度為100mm的一段環,其軸向長度為(25士0.2)mm。試樣兩端應加工成垂直于管軸向的兩個平行的平面。將試樣放在兩平行板電極之間按5.2.1.1所述的板材和片材的試驗方法進行試驗,必要時可用(2~3)個試樣來支撐上電極。電極應有足夠大的尺寸以使電極覆蓋試樣并至少超過試樣各邊15 mm,要注意保證試樣上下兩面的整個面積均與電極良好接觸。

5.2.2維銷電極

在試樣上垂直試樣表面鉆兩個相互平行的孔,兩孔中心距離為(25±1)mm。兩孔的直徑這樣來確定:用錐度約2%的鉸刀擴孔后每個孔的較大的一端的直徑不小于4.5mm且不大于5.5mm。

鉆好的兩孔貫穿試樣,但如果試樣是大管子,則孔僅貫穿一個管壁,并在孔的整個長度上用鉸刀擴孔。

在鉆孔和擴孔時,孔周圍的材料不應有任何形式的損壞,如劈裂、破碎或碳化。

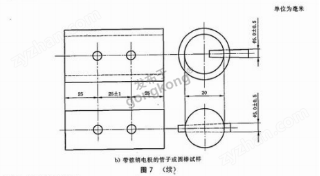

用作電極的錐形銷的錐度為(2.0±0.2)%,并將錐形銷壓人(但不要錘人)兩孔,以使它們能與試樣緊密配合,并突出試樣每一面至少2mm(見圖7a)和7b))。

這類電極僅適用于試驗厚度至少為1.5mm的硬質材料。

5.2.3平行圓柱形電極

對厚度大于15mm的具有高電氣強度的試樣進行試驗時,將試樣切成100 mmX50 mm,并如圖8所示鉆兩個孔,每個孔的直徑比圓柱形電極的直徑大,但差值不大于0.1mm。圓柱形電極直徑為(6.0±0.1)mm,并有半球形端部。每個孔的底部是半球形以便與電配合,使得電部和孔的底部之間問隙在任何點都不超過0.05mm。如果在材料規范中沒有另外規定,則兩孔沿其長度的側面相距應是(10±1)mm,每孔應延伸到離相對的表面(2.25士0.25)mm以內。兩種任選形式的通風電極如當使皿帶小槽的電母時,這些小槽位置應與電極問的間距正好相反。

5.3試樣

除了上述各條中已敘述過的有關試樣的情況外,通常還要注意下面幾點。

5.3.1制備固體材料試樣時,應注意與電極接觸的試樣兩表面要平行,而且應盡可能平整光滑。

5.3.3對于垂直于材料表面的試驗,不同厚度的試樣其結果不能直接相比(見第4章)。

5.3.2對于垂直于材料表面的試驗,要求試樣有足夠大的面積以防止試驗過程中發生閃絡。

5.4 兩電極間距離

用來計算電氣強度的兩電極間距離值應為下列之一(按被試材料的規定)。

a)標稱厚度或兩電極間距離(除非另有規定,一般均采用此值):

b)對于平行于表面的試驗,兩電極間的距離:

e)在每個試樣上擊穿點附近直接測得的厚度或兩電極間的距離。

試驗前的條件處理

絕緣材料的電氣強度隨溫度和水份含量而變化。若被試材料已有規定,則應遵循此規定。否則,除非另有商定條件,試樣應在溫度為(23±2)℃,相對濕度為(50±5)%條件下處理不少于24h。

7周圍媒質

油是的媒質。對在礦物油中會引起膨脹的材料,此時其他的流體(例如硅油),可能是更合適的。對擊穿電壓值相對較低的試樣,可在空氣中試驗,此時若要在高溫下進行試驗時,應注意即使在中

材料應在為防止閃絡而選取的周圍媒質中試驗。在大多數情況下,符合IEC 60296:2003的變壓器

等的試驗電壓下,在電極邊緣的放電也會對測試值造成很大影響。

如果試圖在另一種媒質中對某種材料的性能進行試驗評定,則可以應用這種媒質。

所選取的媒質應對被試材料的危害影響是小的。

周圍媒質對試驗結果可能有很大影響,特別是對易吸收的材料,如紙和紙板,因此必須在試樣制備程序中確定全部的必要步碟(例如干燥和浸遺),以及試驗過程中周圍媒質的狀態。

必須有足夠的時間讓試樣和電極達到所要求的溫度,但有些材料會因長期處于高溫而受到影響。

7.1在高溫空氣中的試驗

在高溫空氣中做試驗,可在任何設計合理的烘箱中進行,烘箱要有足夠大的體積來容納試樣和電極,使它們在試驗時不發生閃絡。烘箱應裝有空氣循環裝置使試樣周圍的溫度在規定溫度的士2℃內且應大體上保持均勻,把溫度計、熱電偶或其他測量溫度的裝置盡可能放在實驗點附近測量溫度。

7.2在液體中的試驗

當試驗要在絕緣液體中進行時,除非其他液體更合適外,一般應使用符合IEC 60296:2003 的變壓器油，必須保證液體有足夠的電氣強度以避免閃絡。在具有比變壓器油更高的的相對電容率的液體中試驗的試樣,會出現比在變壓器油中試驗時更高的電氣強度。降低變壓器油或其他液體電氣強度的雜質,也可能會增加試樣上測得的電氣強度。

高溫下的試驗可以在烘箱內的盛液容器中進行(見7,1),也可在絕緣油作為熱傳遞介質的恒溫控制的油浴中進行。在這種情況下,應采用合適的液體循環措施,以使試樣周圍的溫度大致均勻,并保持在規定溫度的±2℃內。

8電氣設備

8.1電源

用一個可變低壓正弦電源供給一個升壓變壓器來獲得試驗電壓，變壓器及其電源和它的調節裝置應具有如下特性。

8,1.1在回路中有試樣的情況下,對等于和小于試樣擊穿電壓的所有電壓,試驗電壓的峰值與有效值

(r.m.s)之比為√2(1±5%)即(1.34~1.48)。

B.1.2電源的容量應足夠大,使之在發生擊穿之前均能符合8,1.1要求。對于大多數材料,在使用推薦的電極的情況下,通常40mA的輸出電流容量已足夠。對于大多數試驗來說,電源容量范圍為;對于10kV及以下的小電容試樣的試驗,其容量為0.5kVA;對于試驗電壓為100kV以下者則為5kVA.8.1.3可變低壓電源調節裝置應能使試驗電壓平滑、均勻地變化,無過沖現象。當用一個自耦調壓器按第10章施加電壓時,所產生的遞增的增量不應超過預期擊穿電壓的2%。

對短時試驗或快速升壓試驗,使用馬達驅動調節裝置。

B.1.4為了保護電源不致損壞,應裝有一個裝置使在試樣擊穿的幾個周期內切斷電源，這個裝置可以由一個接在高壓同路中的電流敏感元件組成。

8.1.5為了限制在擊穿時由電流或電壓沖擊引起電極的損傷,要求將一個具有合適值的電阻器與電極串聯。電阻值的大小應取決于電極所允許的損傷程度。

注，應用阻值很高的電阻器可能會導致測得的擊穿電壓比應用阻值低的電阻器測得的擊穿電壓值高。

8.2電壓測量

8.2.1按等效有效值記錄電壓值。較好的方法是用一塊峰值電壓表并將其讀數除以√2。電壓測量回路的總誤差應不超過測得值的5%,該誤差包括了由于電壓表的響應時閏所引起的誤差。在所用的任何升壓速率下,該響應時間引起的誤差應不大于擊穿電壓的1%。8.2.2采用符合8.2.1要求的電壓表來測量施加到電極上的電壓。好將它直接接到電極上,也可通過分壓器或電壓互感器接到電極上。如果使用升壓變壓器的測量線圈來測量電壓,則施加到電極上的電壓的指示正確度應不受升壓變壓器負載和串聯電阻器的影響。8.2.3 希望在擊穿后能在電壓表上保留大試驗電壓的讀數值,從而正確地讀出并記錄擊穿電壓,但指示器應對在擊穿時發生的瞬變現象不敏感。

9程序

9.1試驗應記錄如下內容:

a)被試樣品:

b)試樣厚度的測量方法(若不是標稱厚度);

c)試驗前的處理:

d)試樣數量(若不是5個,應注明):

e)試驗溫度

f周圍媒質;

g)使用的電極

h)升壓方式;

D以電氣強度或是擊穿電壓作為報告的結果。

9.2 將符合第5章的電極裝到試樣上,裝電極時要防止損傷試樣。使用符合第8章的電氣設備,將電壓施加到兩電極之間,按10.1到10.5之一的方法升高電壓,觀察試樣是擊穿還是閃絡(見第11章)。

10升壓方式

10.1短時(快速)試驗

10.1.1將試驗電壓由零開始以均勻的速度升高直至擊穿發生。

10.1.2對被試材料選擇升壓速度時,應使大多數擊穿發生在(10~20)s之間。對于擊穿電壓有顯著差異的材料,也有可能在這個時間范圍以外發生破壞。如果大多數擊穿都發生在(10~20)s之間,則認為試驗是成功的。

10.1.3升壓速度應從下述中選取:

100 V/s,200 V/s,500 V/s,1 000 V/s,2 000 V/s,5 000 V/s等等。注:對于大多數材料,通常使用500V/s的升壓速度,對模塑材料,推薦使用2000V/s升壓速度,以便獲得與IEC 60296:2003 相適應的可比數據。

10.2 20s逐級升壓試驗

10.2.1將40%的預計短時擊穿電壓施加于試樣上。假如不知道短時擊穿電壓預計值,則應按10.1的方法來得到。

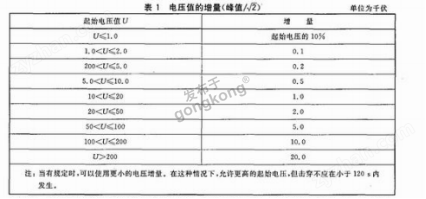

10.2.2假如試樣耐受這個電壓20s還未擊穿,則應按表1規定的增量逐級增加電壓。每一次增加的電壓應立即且連續施加20s直至發生擊穿。

10.2.3升壓要盡可能地快并無任何瞬態過電壓。級間升壓所用的時間應包括在較高一級電壓的20s期間內。

10.2.4如果擊穿發生在從起始試驗算起少于6級的電壓內,則用更低的起始電壓再做5個試樣的試驗。

10.2.5根據試樣能耐受20s而不擊穿的試驗電壓來確定電氣強度。10.3慢速升壓試驗(120~240)s

從 40%的預計短時擊穿電壓開始勻速升壓,使擊穿發生在(120~240)s之間。對于擊穿電壓有顯著差異的材料來說,有些試樣可能在此時間范圍以外發生破壞。如果大多數擊穿發生在(120~240)之間,則認為是滿意的。選擇升壓速度時應從下列數據中開始選擇:2V/s,5 V/s,10 V/s,20 V/s,50 V/s,100 V/s,200 V/s,500 V/s,1 000V/s,等等。10.4 60s逐級升壓試驗

除非另有規定,應按10.2進行試驗,但每一級中的耐壓時間為60s.10.5極慢速升壓試驗(300~600)s

除非另有規定,應按10.3進行試驗,但擊穿應發生在(300~600)s之間。從下列數據中選擇升壓速度:

注:在10.3中所述的(120~240)s的慢速升壓試驗和在10.5中所述的(300~600)s的極慢速升壓試驗所得結果與20。逐級升壓(10.2)或60。蓬級升壓(10.4)所得結果大致相似。當使用現代自動設備時,前兩者較逐級升壓試驗更為方便且采用這兩種慢速升壓試驗也使自動設備的使用成為可能。

1 V/s.2 V/s,5 V/s,10 V/s,20 V/s.50 V/s.100 V/s,200 V/s,等等.

10.6檢查試驗

當做檢查或耐壓試驗時,要求施加一個預先確定的電壓值。即將該電壓盡可能快而準確地升到所

要求的值,升壓過程中不出現任何瞬態的過電壓。然后將所要求的電壓值維持到規定的時間。

11擊穿的判斷

11.1在電擊穿的同時,國路中電流增加和試樣兩端電壓下降。電流的增加可使斷路器跳開或熔絲燒斷。但是有時也可由于閃絡、試樣充電電流,漏電或局部放電電流、設備磁化電流或誤動作而引起斷路器跳開。因此,斷路器應與試驗設備及被試材料的特性相匹配,否則,斷路器可能會在試樣未擊穿時動作或當試樣擊穿時斷路器不動作,這樣便不能正確地判斷出是否擊穿。即使在好的條件下,也存在周圍媒質先擊穿的情況也會發生。因此,在試驗過程中要注意觀察和檢測這些現象,若發現媒質擊穿,應在報告中注明。

注，對漏電檢測電路敏感性特別重要的那些材料,在這種材料的標準中也應作同樣的說明。11.2在垂直于材料表面方向試驗時通常容易判斷,無論通道是否充有碳粒,當擊穿發生后用肉眼容易看到真正擊穿的通道。

11.3當平行于材料表面方向試驗時,要求判斷是由試樣敬壞引起的擊穿現象還是由閃絡引起的失效(見5.2)。可以通過檢查試樣或使用再施加一次電壓的辦法來進行鑒別,再次施加的電壓值應小于一次施加的擊穿電壓值。試驗證明,再次施加的電壓值為一次擊穿電壓值的50%比較合適,然后用

與一次試驗相同的方法升壓直到破壞。

12試驗次數

12.1除非另有規定,通常應做5次試驗,取試驗結果的中值作為電氣強度或擊穿電壓的值。如果任何一個試驗結果偏離中值的15%以上,則另做5次試驗。然后由10次試驗的中值作為其電氣強度或擊穿電壓的值。

12.2當試驗并非用于例行的質量控制時,必須做較多的試樣,具體的數量與材料的分散性和所用的統計分析方法有關。12.3對并非用于創行的質量控制試驗,參見附錄A對決定需要試驗次數和數據分析參考是有用的。

13報告

除非另有規定,報告應包括如下內容:

a)被試材料的全稱,試樣及其制備方法的說明:

b)電氣強度的中值(以kV/mm表示)或擊穿電壓的中值(以kV表示);

c)每個試樣的厚度(見5.4);

d試驗時所用的周圍媒質及其性能;

e)電極系統

f)施加電壓的方式及頻率;

g)電氣強度的各個值(以kV/ mm表示)或擊穿電壓的各個值(以kV表示);

h)在空氣中或在其他氣體中試驗時的溫度、壓力和濕度,若在液體中試驗時周圍媒質的溫度:

i)試驗前條件處理:

j擊穿類型和位置的說明。

如果只需要簡單的結果報告,則應該報告前6項內容及低值和高值。
