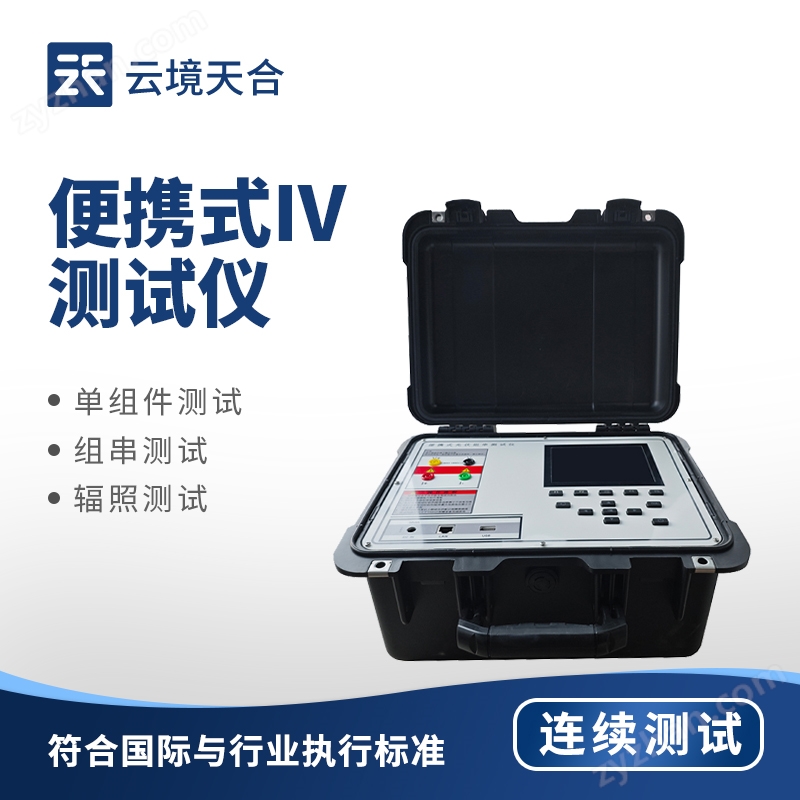

便攜式iv測試儀采用一體化設計，結構緊湊，重量輕，便于攜帶和移動。這使得用戶可以在不同的測試現場進行靈活操作，無需依賴大型固定設備。適用于戶外光伏電站、野外實驗場地等多種環境。無論是在高溫、低溫還是惡劣的天氣條件下，都能進行穩定可靠的測試。
一、產品簡介
產品為光伏組件IV曲線測試儀，電壓測試可達到1500V，電流測試可達20A，能夠測試30kW的光伏組件。可以測試太陽能電池組件/方陣的開路電壓、短路電流、最大功率等參數，為用戶提供精準、高效的伏安特性測試工具。能夠快速檢測光伏組串在自然光照下的?作特征，設備操作簡單，攜帶?便，且配備?精度輻照計與溫度傳感器，可提供準確的現場輻照數值等參數。
便攜式iv測試儀采??體式封裝技術，操作界?功能說明清晰，?鍵式檢測數據導出，單塊組件/組串檢測速度10秒完成，快速精準全?的檢測功能可作為第三?檢測機構與電站運維的?選配置。整機配備更為?精度的電容/電阻式負載，同時配備了更為快速的輻照計操作模塊以及對應的IV曲線分析軟件，可以更?清的解析IV曲線的同時具備持續IV不間斷掃描的優勢，助?光伏全體系電站的檢測。
二、主要功能及特點
(1)觸摸屏加鍵盤操作，包含外設接口，通過U口支持存儲空間擴容。
(2)室外低照度伏安特性測試，并提供標準STC測試條件修正。
(3)內置豐富的太陽能電池組件修正模型數據庫，覆蓋大多數組件生產商的產品，為測試結果的轉換比對提供參考，并為用戶提供了全面的參數設置功能，方便用戶手動添加測試修正模型。
(4)內部具備高壓隔離電源設計，為用戶提供可靠的安全保障。
(5)自動量程切換功能，帶過壓過流和溫度保護。
(6)內置大容量可更換鋰離子電池，為測試提供充足電力。
(7)具備電池板溫度檢測、太陽輻照度檢測等環境監測功能。
(8)可測量參數：I-V面線，P-V曲線，短路電流，開路電壓，最大功率，最大場壓，電流，太陽電池溫度，輻照度等。
三、技術參數
| 名稱 | 內容 |
| 測試連接類型 | 4 線制連接 |
| 電壓測試范圍 | 15~1500V |
| 電流測試范圍 | 0.5~20A |
| 標稱最大功率測試范圍 | 50W~30kW |
| 輻照度測試范圍 | 0~1400W/m2 |
| 接口 | 電源口，網口，USB 口 |
| 主機電源 | 12V |
| 環境要求 | 工作溫度：-10℃~50℃（電池充電：5℃~40℃）存儲溫度：-20℃~60℃相對濕度：5%~95%，無結露 |
一般特性2.主要功能
(1)可測量參數：短路電流，開路電壓，最大功率，峰值功率點電壓，電流，IV曲線。
(2)太陽能電池組件發電量測試及輻照度通量測試功能。
(3)即時數據轉換為STC（標準測試條件）下的數據功能。
(4)測試并顯示太陽電池組件表面輻照度，太陽電池組件的背面溫度。
(5)測試波形存儲：可將測試波形數據及測試條件存入本機內存或外界U盤中。
(6)文件拷貝功能：可將本機內存儲的數據文件直接拷貝到U盤中。
(7)智能電池電量指示功能。
(8)實時測試功能，方便觀察開路電壓顯示值。
(9)快速短路電流測試功能。
(10)校準數據庫編輯功能，方便用戶自行設置測試校準參數。
3.主要技術指標
(1)直流電壓測量范圍：15V~1500V;
(2)直流電壓測量準確性：±0.5%±0.1V;
(3)直流電流測試范圍：0.5A~20A;
(4)直流電流測試準確性：±0.5%±0.01A。
(5)輻照度測試準確度：±3.0%讀數。
(6)溫度測試準確度：±1℃。
四、產品功能及優勢
1.產品功能
(1)單組件測試：BOH-IV-II便攜式IV曲線測試儀具備du特的組件發電量測試功能，?于當地?照資源檢測。測試儀提供?達400點的?分辨率測試模式及符合Modbus/tcp協議的以太?監視功能，適應科學研究需求。
(2)組串測試光伏電站組串測試可快速測試出光伏整串的發電效率，短路，發電量等，并快速篩選不同組串之間的電性能。
(3)輻照測量：在輻照計頂端檢測陽光，測量輻照度溫度和角度。
(4)STC標稱參數轉化測試：IV測試，匹配當前95%以上光伏電池板規格，更快速的切換不同規格組件參數，并?動計算出電池板當前發電效率以及轉化率。
(5)環境監測功能：具備電池板溫度檢測、太陽輻照度檢測等環境檢測功能，并可提供?戶可選的輻照計匹配。
2.產品優勢
(1)10～1500V?精度曲線測試
采?我司新的電阻式測試模塊，單組件檢測更為精準，可最?測試1500V組串的IV曲線測試，以及20A組串的串并聯測試。
(2)持久續航
BOH-IV-II提供內置了?容量鋰電池模組鋰電模組，可備選更換便捷，長達8H持續續航為測試提供充?電?。
(3)量程切換
針對不同規格的組件/組串的電流電壓，BOH-IV-II可?動切換測試量程，以提供更為精準的測試范圍，并提供過壓過流保護。
(4)光伏組件修正數據庫
內置豐富的太陽能電池組件修正模型數據庫，覆蓋?多數組件?產商的產品，為測試結果的轉化?提供參考并為?戶提供了全?的參數設置功能可?動添加。
(5)?壓隔離設計更安全
設備內部具備?壓隔壁電源設計，為?戶提供可靠的安全保證，開路電壓最?測試范圍可到1500V，提供?達30KW光伏陣列測試功能。
(6)觸屏?板操作
主機操作?板采?觸屏加鍵盤的操作?式，?亮的液晶屏幕可在陽光下顯?更為清晰，整機包含豐富的外設接?提供多種拓展聯機功能。
(7)國標?業基準
設備符合國際與?業執?標準，并可作為第三?計量依據。
◎IEC61215-2005地??晶體硅光伏組件—設計鑒定與定型
◎IEC61646-2008地??薄膜電池設計與鑒定規范
◎CGC/GF003.1：2009并?光伏發電系統?程驗收技術規范第1部分：電?設備
◎GB4793.1-2007/IEC60010-1測試、控制和實驗室?電?設備的安全要求
◎IEC60904-22007標準太陽電池的要求
◎IEC60891-2009光伏器件的IV實測特性的溫度和輻照度修正?法
五、設備詳細參數
1.系統參數
| 電壓 | 測量范圍 | 10V～1500V |
| 測量精度 | 0.1V | |
| 測試準確度 | ±0.5%±0.2V | |
| 電流 | 測量范圍 | 0.01A～20A |
| 測量精度 | 0.001A | |
| 測試準確度 | ±0.5%+0.02A | |
| 最大功率測試 | 重復性精度 | ±0.5%±3W |
| 最大功率測試范圍 | 50W～30KW | |
| 轉換到STC下最大功率精準度 | 優于±5% | |
| 電池溫度測量范圍 | -30°℃~100℃ | |
| 溫度測試精準度 | ±1℃ | |
| 輻照度 | 輻照度測量范圍 | 0～1400W/m2 |
| 輻照度測量精度 | 優于±3% | |
| 軟件 | 測試周期 | 20s |
| 數據點 | 2048點 | |
| 數據存儲 | >2000數值 | |
| 連續性測試 | 20s | |
| 光伏組件型號數據庫 | 通用 | |
| 聯機拓展 | 可多臺IV聯機測試比對 | 通用 |
2.主機參數
| 主機參數 | 擴容存儲 | USB |
| 顯示屏 | 640x480，6.5英寸LED | |
| 供電方式 | 內置鋰電池/電源適配器 | |
| 電池參數 | 14.8V/4400mAH | |
| 電池續航 | 8小時 | |
| 尺寸 | 390x300x200mm | |
| 工作溫度 | -10°℃~50°℃ | |
| 存儲溫度 | -20°℃~60°℃ | |
| 濕度 | 5～95%RH |
3.輻照技參數
| 設備整體圖 |  | |
| 輻照 | 測量范圍 | 0至1400W/m2 |
| 分辨率 | 1W/m2 | |
| 測量精度 | ±（5%+5位） | |
| 分辨率 | 0.1℃（0.2℉/在>100℉的條件下為1℉） | |
| 測試精準度 | ±1℃（±2℉）（在-10℃至75℃（14°F至167℉）條件下）、±2℃（±4℉）（在-30℃至-10℃（-22℉至14℉）和75℃至100℃（167℉至212℉）的條件下） | |
| 傾角 | 測量范圍 | -90°~90° |
| 分辨率 | 0.1° | |
| 測量精度 | ±1.5°（在-50°至+50°條件下）±2.5°（在-85°至-50°和+50°至+85°條件下）±3.5°（在-90°至-85°和+85°至+90°條件下） | |
| 注：a）測量值適用于設備傾斜度范圍為-20°和+20”至水平的情況。當超出該范圍時，LCD上顯示“---”b）結果被稱為磁北。 | ||
| 溫度 | IRR1-SOL的工作溫度 | -20℃至50℃（-4℉到122℉）（濕度<80%），無冷凝 |
| 80PR-IRR的工作溫度 | -30℃至60℃（-22℉至140℉）（濕度<80%） | |
| 存儲溫度 | -30℃至60℃（-22℉至140℉）（濕度<80%） | |
| 海拔 | 0m至最大2000m | |
六、配件清單
| 序號 | 名稱 | 單位 | 數量 |
| 1 | 主機 | 臺 | 1 |
| 2 | 電源適配器 | 個 | 1 |
| 3 | 測試線套件（4根香蕉頭測試線+4個鱷魚鉗) | 套 | 1 |
| 4 | MC4一轉二轉接線 | 根 | 2 |
| 5 | 太陽輻照度計 | 臺 | 1 |
| 6 | 輻照度計充電器 | 個 | 1 |
| 7 | 用戶手冊 | 本 | 1 |
| 8 | 合格證 | 份 | 1 |
| 9 | 裝箱清單 | 份 | 1 |
