管殼式列管換熱器結構解析

一、核心結構組成

管殼式列管換熱器由五大核心部件構成，形成封閉的間壁式傳熱系統：

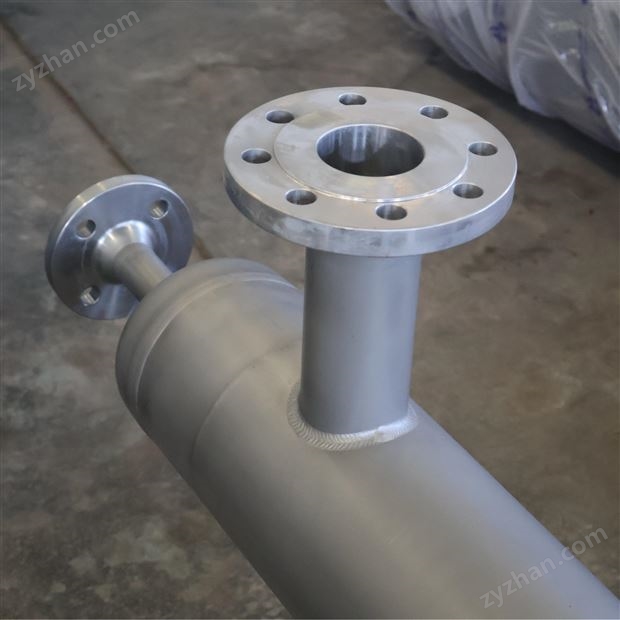

殼體

圓筒形承壓容器，內部容納管束，材質根據工況選擇碳鋼、不銹鋼或復合材料。

殼體直徑范圍通常為400-3000mm，長度可達12m，厚度由壓力、溫度及腐蝕性決定。

傳熱管束

由數百至數千根小直徑管（φ12-φ57mm）組成，材質包括304/316L不銹鋼、銅合金、鈦合金等。

管束排列方式：

等邊三角形排列：管束緊湊，傳熱系數高，但管外清洗困難，適用于清潔流體。

正方形排列：管外清洗方便，適用于易結垢介質，但傳熱效率略低。

特殊管型：螺紋管、翅片管、螺旋槽管等可增強湍流，提升傳熱系數15%-30%。

管板

厚鋼板（厚度20-100mm）固定管束兩端，與殼體通過焊接或法蘭連接。

功能：密封管程流體、承受管束拉力、傳遞熱應力。

特殊設計：雙管板結構用于高風險工況，防止交叉污染。

折流板（擋板）

安裝在殼體內，形狀包括弓形、圓盤-圓環形、螺旋形等。

作用：

改變殼程流體方向，形成湍流，提升傳熱系數20%-40%。

支撐管束，防止振動和變形。

間距設計：通常為殼體直徑的1/3-1/5，流速控制在0.3-1.5m/s。

管箱

位于管束兩端，通過法蘭與殼體連接，內部設置分程隔板。

功能：分配流體、實現多管程設計（如2管程、4管程），提升流速和傳熱效率。

二、結構類型與適用場景

根據熱應力補償方式，管殼式列管換熱器分為以下類型：

固定管板式

結構特點：管束兩端管板與殼體剛性連接，無補償裝置。

優勢：結構簡單、造價低、密封性好。

局限：殼程無法機械清洗，熱應力需通過膨脹節緩解。

適用場景：冷熱流體溫差≤50℃、殼程介質清潔的工況（如化工輕工加熱器）。

浮頭式

結構特點：一端管板固定，另一端浮頭可自由浮動，管束可抽出。

優勢：消除熱應力，管內和殼程清洗方便。

局限：結構復雜、造價高、浮頭密封易泄漏。

適用場景：高溫高壓且需頻繁清洗的工況（如石化行業反應器冷卻器）。

U形管式

結構特點：換熱管彎成U形，兩端固定在同一管板上，管束可自由伸縮。

優勢：結構簡單、造價低、無浮頭泄漏風險。

局限：管內清洗困難，內層管損壞時更換困難。

適用場景：高溫高壓且管程介質清潔的工況（如電站鍋爐給水加熱器）。

填料函式

結構特點：管束一端通過填料函密封，允許管束自由伸縮。

優勢：結構簡單、清洗方便。

局限：填料函耐壓低（≤4MPa），易泄漏。

適用場景：低壓、溫度受限的工況（如輕工行業冷卻器）。

三、結構優化與節能設計

多管程設計

通過管箱內分程隔板實現流體多次往返，提升流速和傳熱效率。

案例：四管程設計可使流速提升至單管程的4倍，對流換熱系數增加25%。

折流板優化

螺旋折流板替代傳統弓形折流板，減少流動死區，壓降降低20%，傳熱效率提升10%。

案例：在硝酸生產尾氣冷凝中，螺旋折流板使熱回收效率提升40%。

表面改性技術

納米級表面處理（如仿生鯊魚皮結構）降低流體阻力，傳熱系數提升15%-20%。

案例：某煉化企業采用該技術后，年節約蒸汽1.2萬噸，減排CO? 8000噸。

智能控制集成

物聯網傳感器實時監測溫度、壓力和振動，AI算法動態調節流體分配，維護成本降低50%。

案例：某核電站應用智能換熱機組后，熱效率提升8%，年節約標煤8.2萬噸。
