KANOMAX多點環境測試系統1590在電路板散熱效率實驗中的應用

隨著電子設備性能和集成度的快速提升，電路板的功率密度不斷加大，熱交互也變得更復雜。“過熱”這一隱匿風險，可能會導致精密電路設計失效并造成不可逆損失，因此，散熱效率正是保障設備穩定運行、延長其使用壽命的核心因素。
一、全域同步監測

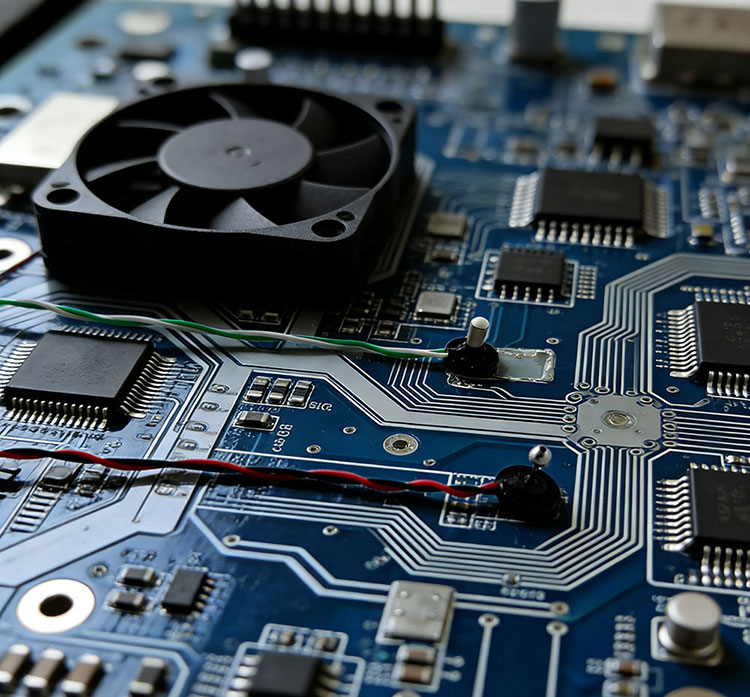

傳統測試的局限在于，它往往只能捕捉個別“熱點”的溫度，卻無法回答熱從何來、風往何去、氣流是否短路、是否存在渦流死角等系統性問題。多點環境測試系統1590打破了這一局限，在芯片與功率器件核心區、氣流通道、關鍵路徑、PCB板級、空間微環境等實現實時的同步數據采集。工程師能夠直觀看到熱量在電路板上產生、堆積、隨氣流遷移擴散的全動態過程，精準定位每一個散熱瓶頸。

二、精密傳感與靈活部署

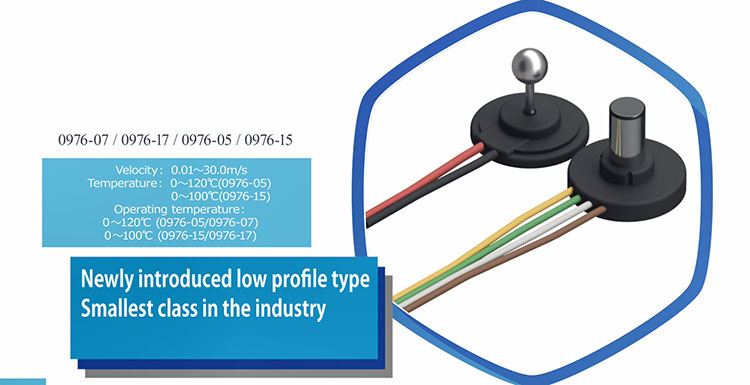

多點環境測試系統1590及燭臺風速溫度探頭0976-07具有很好的性能與彈性架構。

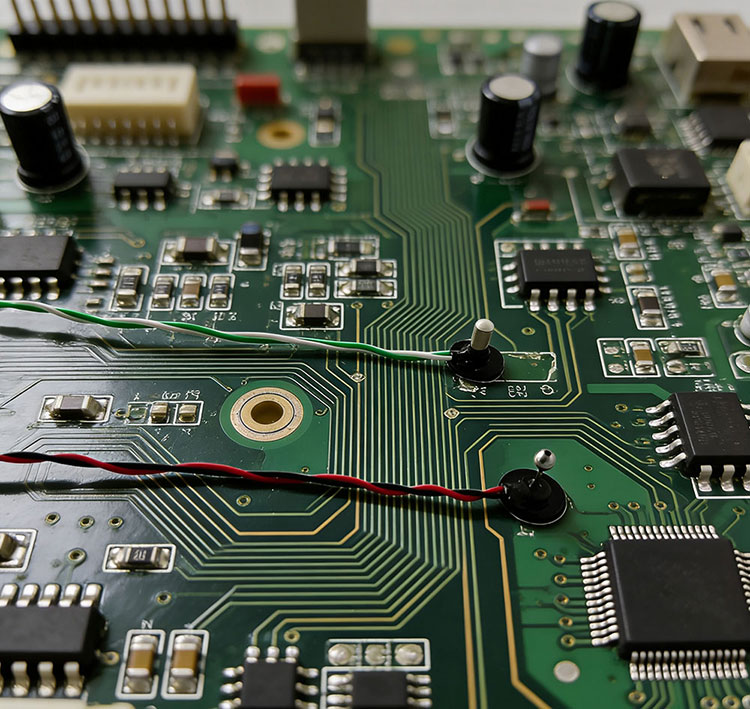

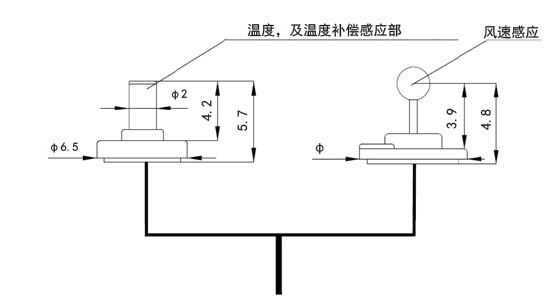

探頭采用微型化設計，其纖細的傳感器頭部可輕松伸入毫米級的間隙，在不顯著改變原有空間結構與氣流狀態的前提下進行“無擾動”測量。同時，它搭載的高靈敏度傳感器能精準捕捉0.01m/s級的微弱氣流（這對于識別自然對流或低轉速風扇下的氣流死角至關重要）和0.1℃級的溫度波動，確保數據的全然可信。



系統1590本身是一個開放式平臺。其模塊化設計允許用戶根據被測電路板的實際尺寸與復雜度，靈活配置所需的數據采集通道數量。無論是僅手掌大小的嵌入式工控板，還是長達數尺、搭載多路處理器與內存的服務器主板，都能通過增加模塊組建起貼合需求的測試矩陣。

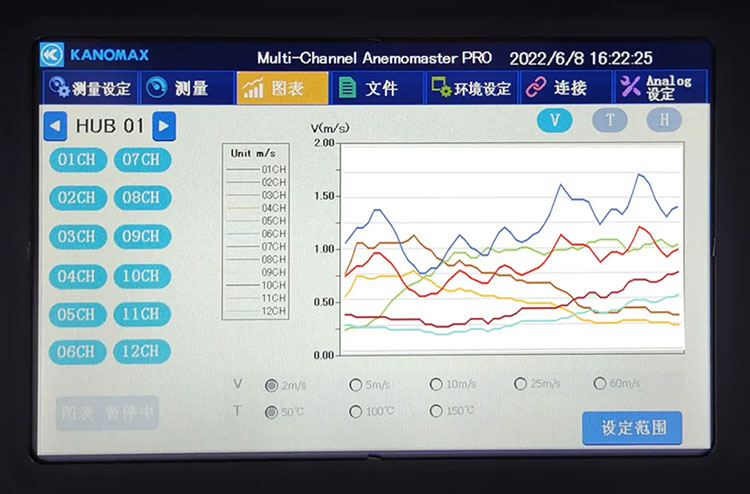

系統配備的7英寸彩色觸摸屏主機，將參數設置、實時數據與圖像集成于一體。工程師可在測試現場快速完成所有探頭的點位選擇、采樣頻率設定等，極大提升調試效率。



三、從測試驗證到優化閉環
多點環境測試系統1590不止于發現問題，在設計驗證階段，通過量化對比不同散熱方案（如改變風扇布局、調整鰭片密度、使用不同導熱材料）下的全域溫風數據，為設計決策提供堅實依據，縮短試錯周期。
1590系統可執行長時間的老化與壓力測試，監測散熱系統的性能衰減趨勢及潛在的熱失控風險，為預測設備壽命提供關鍵數據。
在故障診斷分析時，當現場設備出現熱相關異常，可重現測試條件并對比歷史基準數據，快速定位異常產生的原因，優化整體系統。



多點環境測試系統1590與燭臺式風速溫度探頭0976-07的組合測試，將電路板的散熱狀態從模糊的定性描述轉化為精確的、可關聯的、可分析的數字模型，為散熱設計與管理提供了切實的技術支撐。

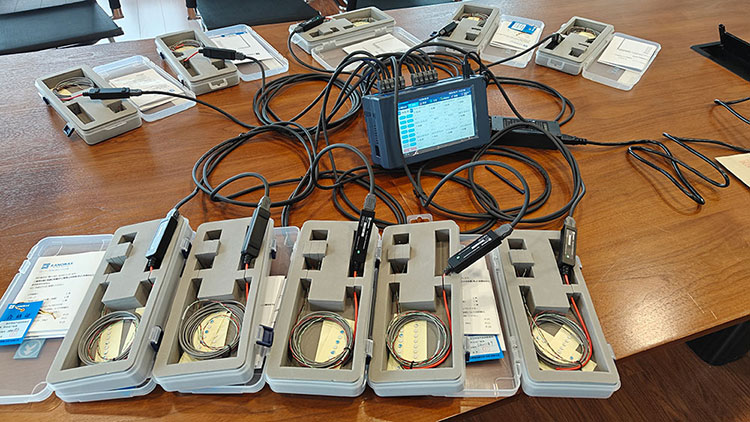

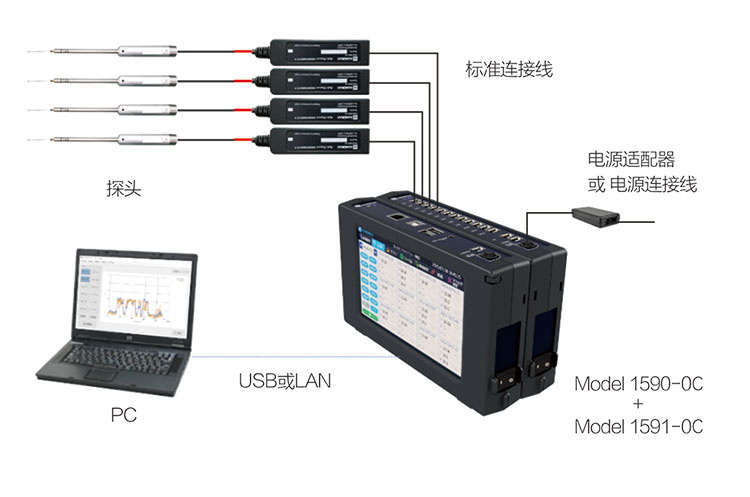

多點環境測試系統1590，一臺系統本體MODEL 1590-0C可同時連接12塊測試模塊，每塊測試模塊可連接不同功能的12支探頭，最多可組建144通道風速、溫度及相對濕度同時測試的系統，滿足大空間的規模化測試。

15種不同型號的探頭可互換兼容，有指向或無指向探頭均具有溫度補償功能，測試精度高、響應時間快，擁有業界尺寸致小的探頭，可方便在狹小等特定空間安裝測試，擁有耐120℃的高溫探頭，可實現高溫環境下精確測試。配備模擬輸出單元，可按需求任選電流或電壓實現模擬輸出，系統本體采用7inch彩色液晶觸摸屏。



KANOMAX多點環境測試系統1590，可應用于ECU散熱管理、主板散熱評估、半導體裝置氣流管理、數據中心環境管理、車艙及散熱器氣流測試、隧道風速分布測試、列車車廂風速分布及煙氣罩所對應的風速測試分析等。
