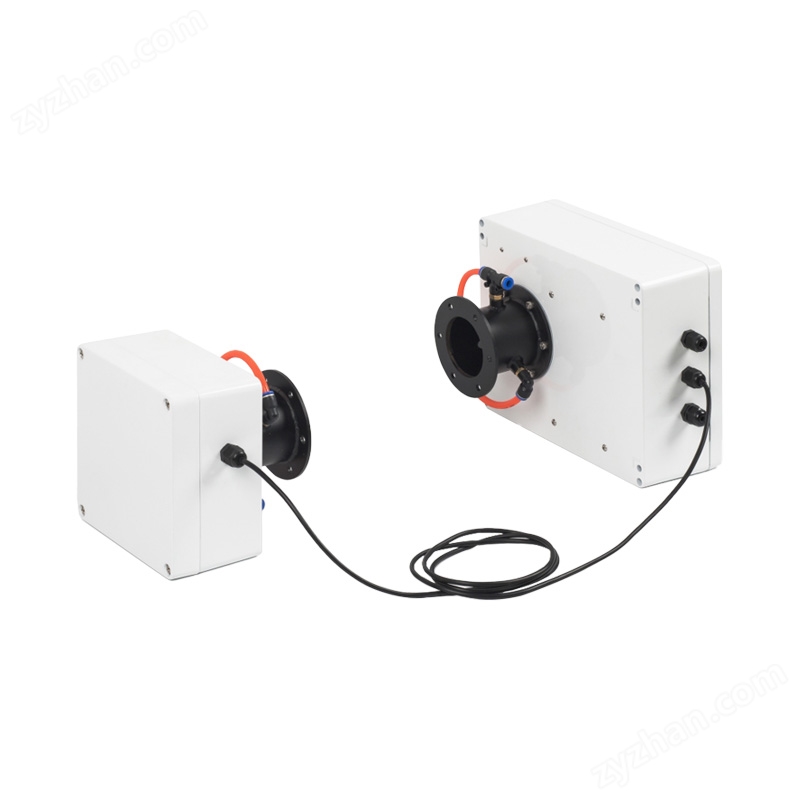

工廠煙氣密度監測設系統

測量原理：檢測光橫穿檢測區域，可選用單光路或雙光路（往返）測量系統，和可見光或近紅外波長。光路系統由發射器、接收器兩部分組成；雙光路由發射接收單元與反射單元組成。HY-VIF206光學煙密度檢測儀滿足《GBT 8627-2007 建筑材料燃燒或分解的煙密度試驗方法》和《 GBT 2020284-2006 20建筑材料或制品的單體燃燒試驗 》國標規范要求。

工廠煙氣密度監測設系統依據《 GB 4715-2005點型感煙火災探測器》國家標準。發射器中安裝有一個高亮度可見光光源（ 380-700nm ）或紅外光源（ 780-1000nm ），它發射出光束通過光學透鏡后通過檢測區域的煙氣，投射到接收器內的光學透鏡上被聚焦到測量檢測器上；另一部分被直接聚焦到參考檢測器上。通過計算兩個檢測器上得到的信號強度的比值即可得到光透過率或光不透過率值，由此可得出光透過率（ T ）或光不透過率 (OP ）、煙氣濃度值（dB /m ）。

主要特點：

直接連續測量

體積小、重量輕、結構緊湊

直接顯示光透過率（ T ）或減光系數（dB/ m ）

帶鏡頭保護吹掃裝置

自動標定與手動校準，方便靈活

測量路徑 0.5 － 1.1 米（視用戶試驗箱尺寸）

長壽命進口光源

無運動部件－維護量小

主要技術參數：

工作原理：    橫穿煙道、單 / 雙光學透射法

測量類型：   光透過率（%）、煙氣濃度（1/m）、 消光系數 （dB/m）

光       源：    進口高亮度 LED 光源

光源波長：    400nm-700nm(默認）、780nm-1000nm ( 可選擇其它波長 )

響應時間：    3 秒鐘到達終值的 99.99 ％

測量范圍：    光透過率 T:0-99.99%

分 辨  率：    0.01 ％

精      度：    ± 2% （ T ）

可測氣體：  煙氣、水霧、油煙以及相關粉塵氣體

光程長度：    0.3 － 2 米 標準型（其他長度可定制）

標定與校準：手動標定與校準（配帶校準器）

顯       示：    LCD 液晶顯示屏（選配）

模擬輸出：    4-20mA 電流環

數字輸出：    RS485/232

繼電器輸出：兩路開關量輸出（報警值設定）

工作 溫度 ：    -20 － 50 ° C

工作 濕度 ：    0-99% （無冷凝）

供電電壓：    220VAC ；可選 12 、 24VDC

振       動：    2Hz-60Hz, 最大振幅 2mm

外殼材料：    壓鑄鋁

防護等級：    IP67
